- 23 -
Инсталляция аппаратного обеспечения
1
1

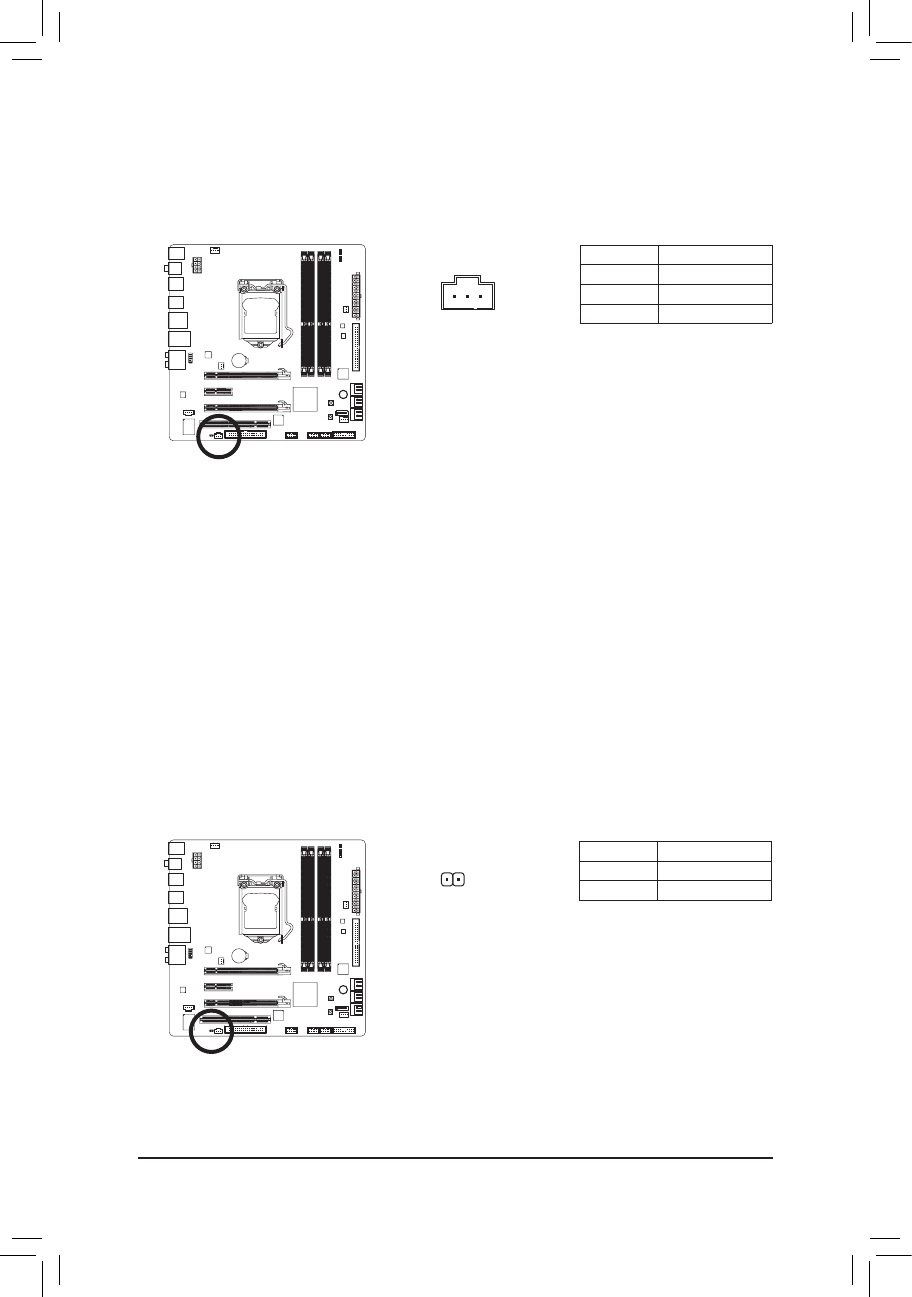

14) SPDIF_I (Разъем S/PDIF In, колодка Белого цвета)
Группа контактов предназначена для подключения разъема "Вход" цифрового аудиоинтерфейса
S/PDIF и предполагает наличие специального оптического кабеля. По вопросам приобретения
оптического кабеля обратитесь к локальному дилеру.
15) SPDIF_O (Разъем S/PDIF Out)
Группа контактов предназначена для подключения разъема "Выход" цифрового аудиоинтерфейса
S/PDIF к внешним устройствам и платам расширений (например, современные графические
и аудиоплаты). Разъем S/PDIF Out становится востребован в тех случаях, когда необходимо
вывести звуковой сигнал на внешние устройства обработки звука после его преобразования
средствами иных интерфейсов (например, HDMI). За дополнительной информацией о
подключении к системе устройств через S/PDIF-интерфейс обратитесь к Руководству
пользователя соответствующей платы расширения.
№ контакта Пояснения
1
Power
2
SPDIFI
3
GND (заземление)
№ контакта Пояснения
1
SPDIFO
2
GND (заземление)
