- 19 -
Инсталляция аппаратного обеспечения
Подключите Г-образный разъем
интерфейсного
3 Гбит/с
кабеля к
SATA жесткому диску.
1
2
39
40
1
1
7
7
G.QBOFM
G.QBOFM
SATA2_0
SATA2_2
SATA2_1
SATA2_3
7
1
G.QBOFM
SATA2_4
•
Для организации RAID-массива уровня 0 или
1 потребуется два накопителя. Если в системе
установлены более двух дисков, общее их количество
должно быть четным.
•
Для организации RAID-массива уровня 5 потребуется
три накопителя. Общее количество жестких дисков в
системе не должно быть четным.
•
Для организации RAID-массива уровня 10
потребуется четыре накопителя, при этом общее
количество жестких дисков установленных в системе
должно быть четным.

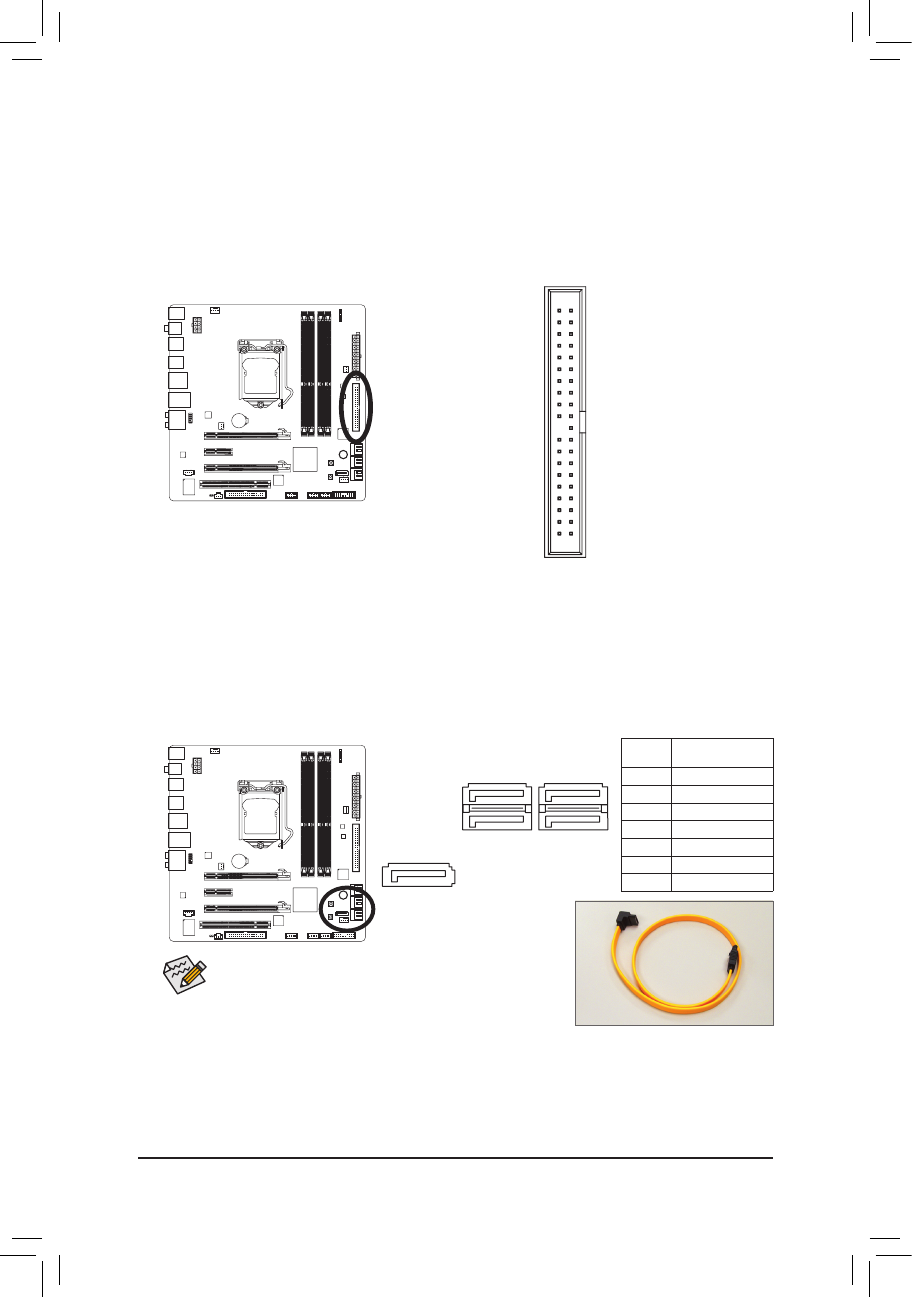

7) IDE (Разъем IDE-интерфейса)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.
8) Разъемы SATA2_0/1/2/3/4 (SATA 3 Гбит/с контроллер чипсета, колодка Голубого
цвета)
Разъем SATA соответствует спецификации SATA II (пиковая пропускная способность 3 Гбит/с)
и совместим с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с). Каждый
SATA-разъем на плате обеспечивает подключение одного SATA- устройства. Чипсет Intel P55 Ex
-
press предоставляет возможность организовать для дисковой подсистемы RAID массив уровня 0,
1, 5 и 10. Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5
"Конфигурирование SATA жестких дисков") .
№
контакта Пояснения
1
GND (заземление)
2
TXP
3
TXN
4
GND (заземление)
5
RXN
6
RXP
7
GND (заземление)
