Инсталляция аппаратного обеспечения
- 16 -

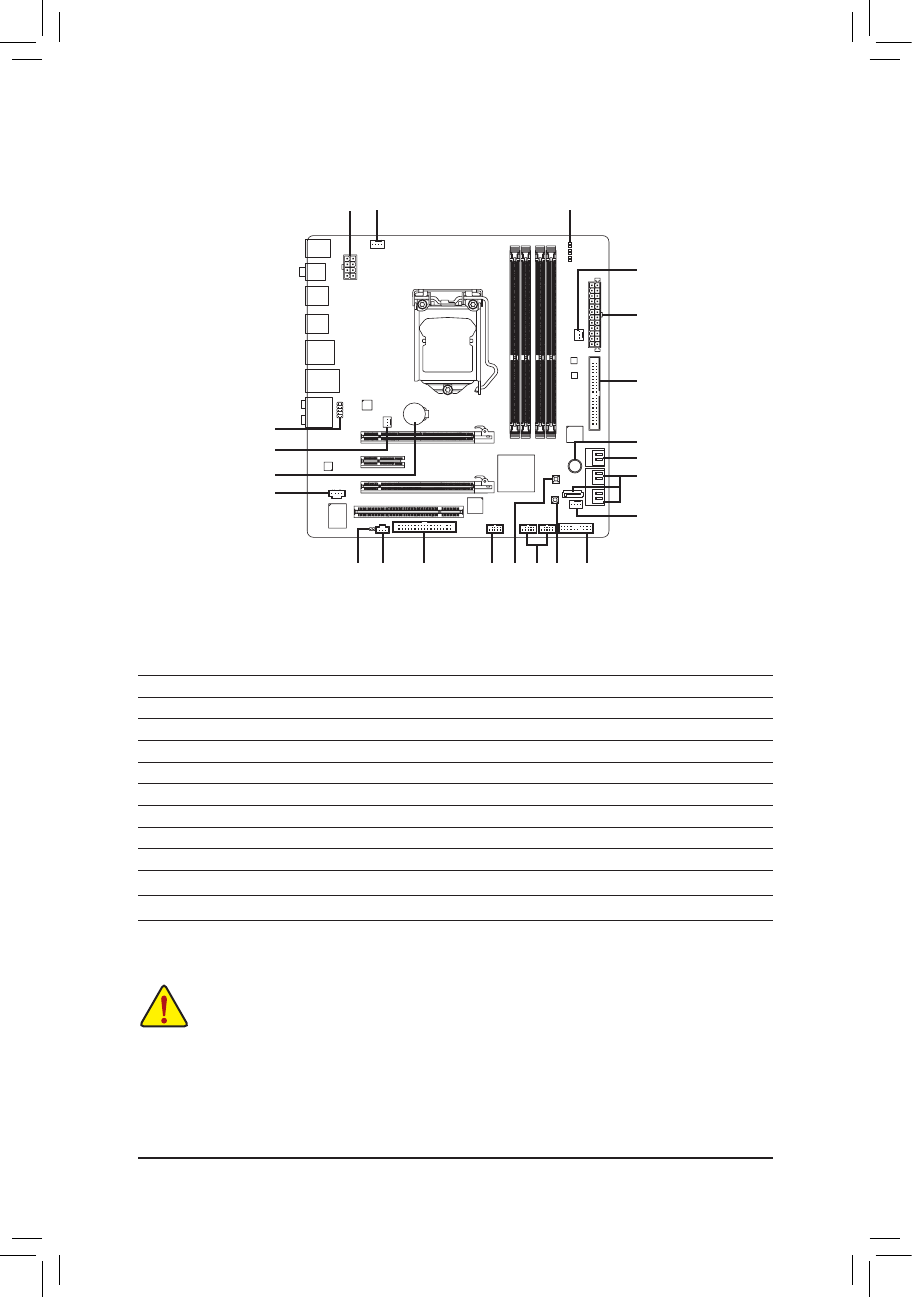

1-8 Внутренние интерфейсные разъемы
1
7
3
18
2
5
8
11
21
20
14
15
17
6
16
12
13
4
10
9
4
19
Прежде чем подключать внешние устройства, внимательно прочитайте следующую
инструкцию:
•
До подключения устройства, убедитесь в том, что контактная группа разъема его
интерфейса совместима с соответствующим разъемом на системной плате.
•
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
•
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
1)
ATX_12V_2X4
12)
F_AUDIO
2)
ATX
13)
CD_IN
3)
CPU_FAN
14)
SPDIF_I
4)
SYS_FAN1/2
15)
SPDIF_O
5)
PWR_FAN
16)
F_USB1/F_USB2
6)
FDD
17)
F1_1394
7)
IDE
18)
PHASE_LED
8)
SATA2_0/1/2/3/4
19)
PW_SW
9)
GSATA2_0/1
20)
CMOS_SW
10)
BAT
21)
RST_SW
11)
F_PANEL
