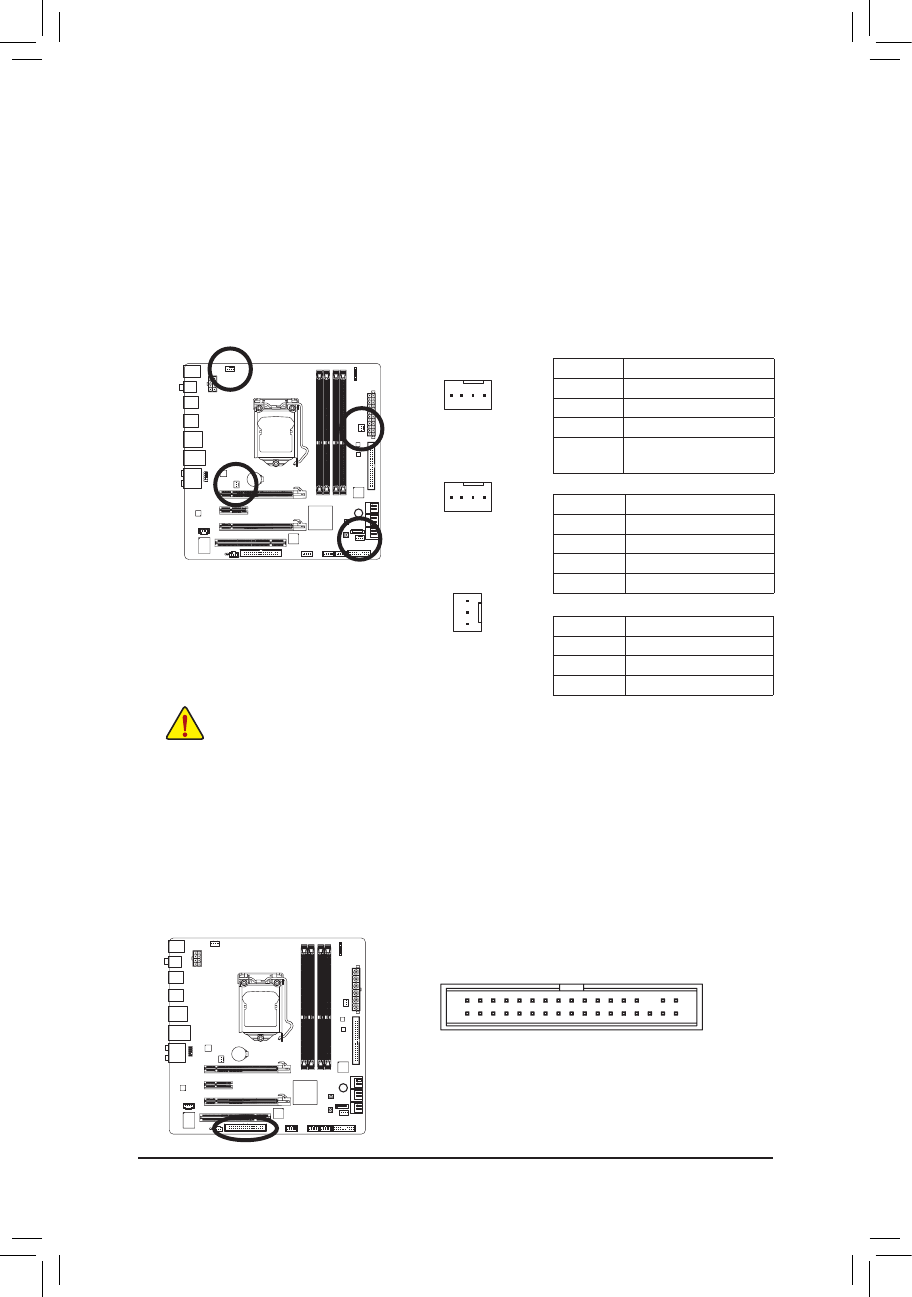

Инсталляция аппаратного обеспечения
- 18 -
3/4/5) Разъемы CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN для подключения
вентиляторов
На системной плате установлен 4-контактный разъем (CPU_FAN) для подключения вентилятора
системы охлаждения ЦП, 4-контактный (SYS_FAN2) и 3-контактный (SYS_FAN1) разъемы
для подключения вентиляторов охлаждения системы, а также 3-контактный разъем (PWR_
FAN) для подключения вентилятора блока питания. Подключая вентиляторы к этим разъемам,
соблюдайте правильную ориентацию (черный провод кабеля соответствует контакту "Земля").
Системная плата поддерживает возможность регулировки скорости вращения вентилятора ЦП.
Для обеспечения необходимого теплорассеивания рекомендуется задействовать системный
вентилятор, который выводит нагретые воздушные массы за пределы корпуса ПК.
1
2
33
34
CPU_FAN
G.QBOFM
SYS_FAN1/PWR_FAN
1
1
SYS_FAN2
G.QBOFM
1
•
Убедитесь в том, что подключенные к системе вентиляторы обеспечивают надлежащий
теплоотвод от ключевых компонентов. Помните, что перегрев процессора или системы
может вывести компоненты из строя или ПК будет работать нестабильно.
•
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
перемычки для замыкания контактных групп FAN-разъемов.
6) FDD (Pазъем флоппи-дисковода)
Разъем FDD используется для подключения флоппи-дисковода. Поддерживаются следующие типы
флоппи-дисководов: 360 Kбайт, 720 Kбайт, 1,2 Mбайт, 1,44 Mбайт и 2,88 Mбайт. Перед тем как
подключать устройство, найдите Контакт 1 на флоппи-дисководе и интерфейсном кабеле. Контакт
1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа. По
вопросам приобретения кабеля для флоппи-дисковода обращайтесь к локальному дилеру.
CPU_FAN:
SYS_FAN1:
SYS_FAN2/PWR_FAN:
№ контакта Пояснения
1
GND (заземление)
2
+12V / Контроль оборотов
3
Sense (Контакт датчика)
4
Speed Control (Контроль
скорости вращения)
№ контакта Пояснения
1
GND (заземление)
2
+12V / Контроль оборотов
3
Sense (Контакт датчика)
4
Reserve
№ контакта Пояснения
1
GND (заземление)
2
+12V
3
Sense (Контакт датчика)
