- 21 -
Инсталляция аппаратного обеспечения

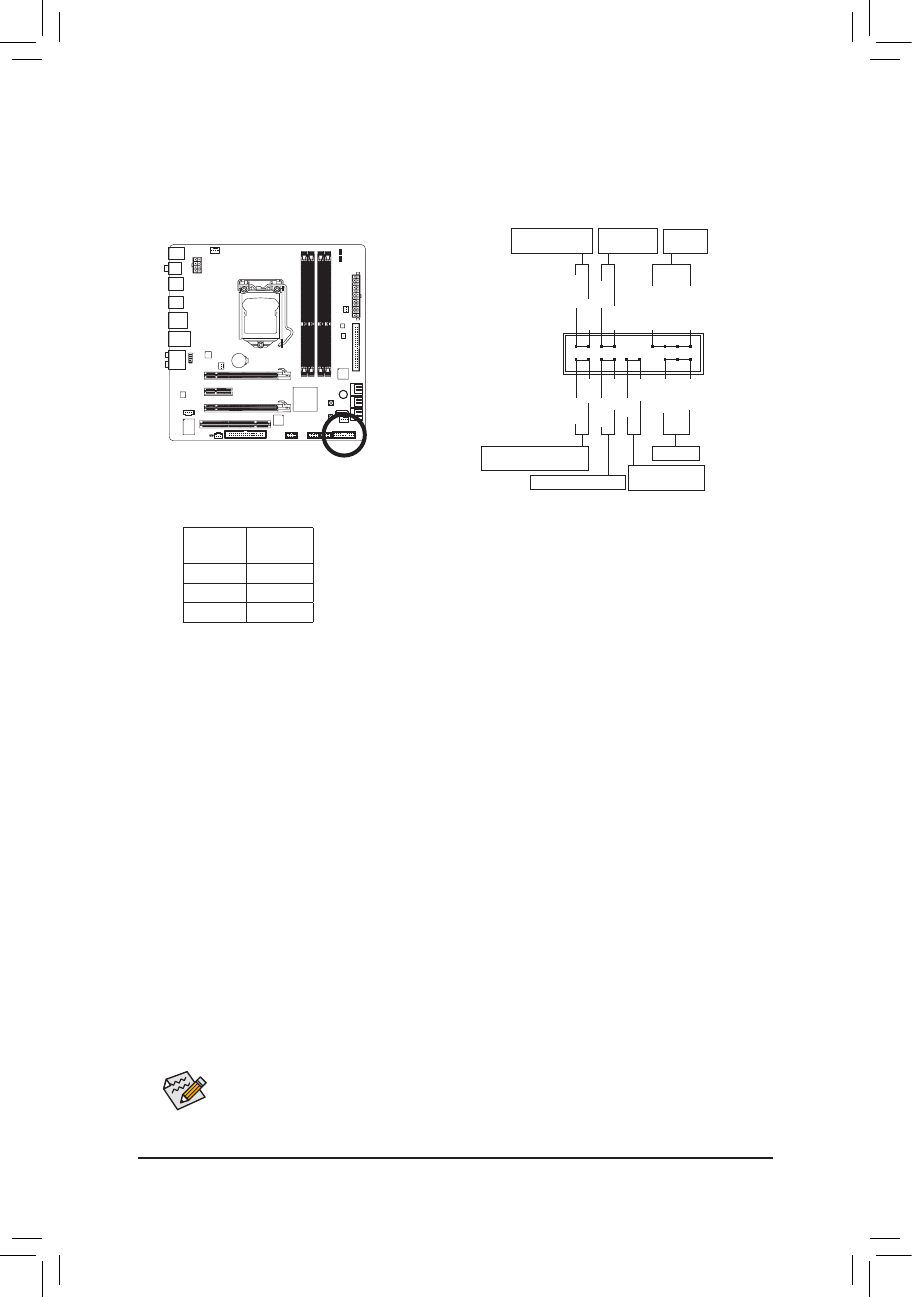

11) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL провода кнопок Power (Питание) , Reset (Перезагрузка),
Chassis intrusion (Датчик вскрытия корпуса), а также индикатор статуса шасси системного блока и
Speaker (Динамик), соблюдая полярность согласно инструкции.
•
PW (Контакты кнопки Power, красный провод):
Подключите провода системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенный
образом (за дополнительной информацией обратитесь к Главе 2, разделы BIOS Setup и Power
management Setup).
•
SPEAK
(Контакты Динамика, оранжевый провод):
Подключите провода динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигнала
динами размещена в Главе 5 "Устранение неисправностей"
•
HD (Контакты Индикатор активности жесткого диска, синий провод):
Подключите провода индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
•
RES
(Контакты Кнопки Reset, зеленый провод):
Подключите кабель системной кнопки Reset к соответствующим контактам на фронтальной
панели. Нажатие кнопки Reset на передней панели копуса ПК приводит к перезагрузке
компьютера.
•
CI
(CРазъем датчика вскрытия корпуса, серый провод):
Подключите провода датчика вскрытия корпуса к соответствующим контактам на фронтальной
панели. Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.
•
MSG/PWR
(Контакты Message/Power/Sleep LED, Yellow/Purple):
Подключите индикатор статуса системы к разъему фронтальной панели.
После включения системы светодиодный индикатор начнет светиться.
Когда система находится в режиме S1 индикатор мигает. Светодиодный
индикатор полностью отключается в те моменты, когда система
переходит в режимы S3/S4 или полностью выключена (режим S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. По умолчанию на фронтальной панели представлены группы контактов динамика,
кнопок Power, Reset, индикатора активности жесткого диска и др. После подключения всех
проводов еще раз проверьте полярность перед включением ПК.
Статус
системы
LED
S0
Активен
S1
Мигает
S3/S4/S5 Отключен
Power LED
G.QBOFM
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW
-
SPEAK+
SPEAK-
MSG+
PW+
Контакты Message/
Power/Sleep LED
Контакты
Динамика
Контакты
Кнопки Power
HD-
RES+
HD+
RES-
Контакты Индикатор
активности жесткого диска
Контакты Кнопки Reset
CРазъем датчика
вскрытия корпуса
