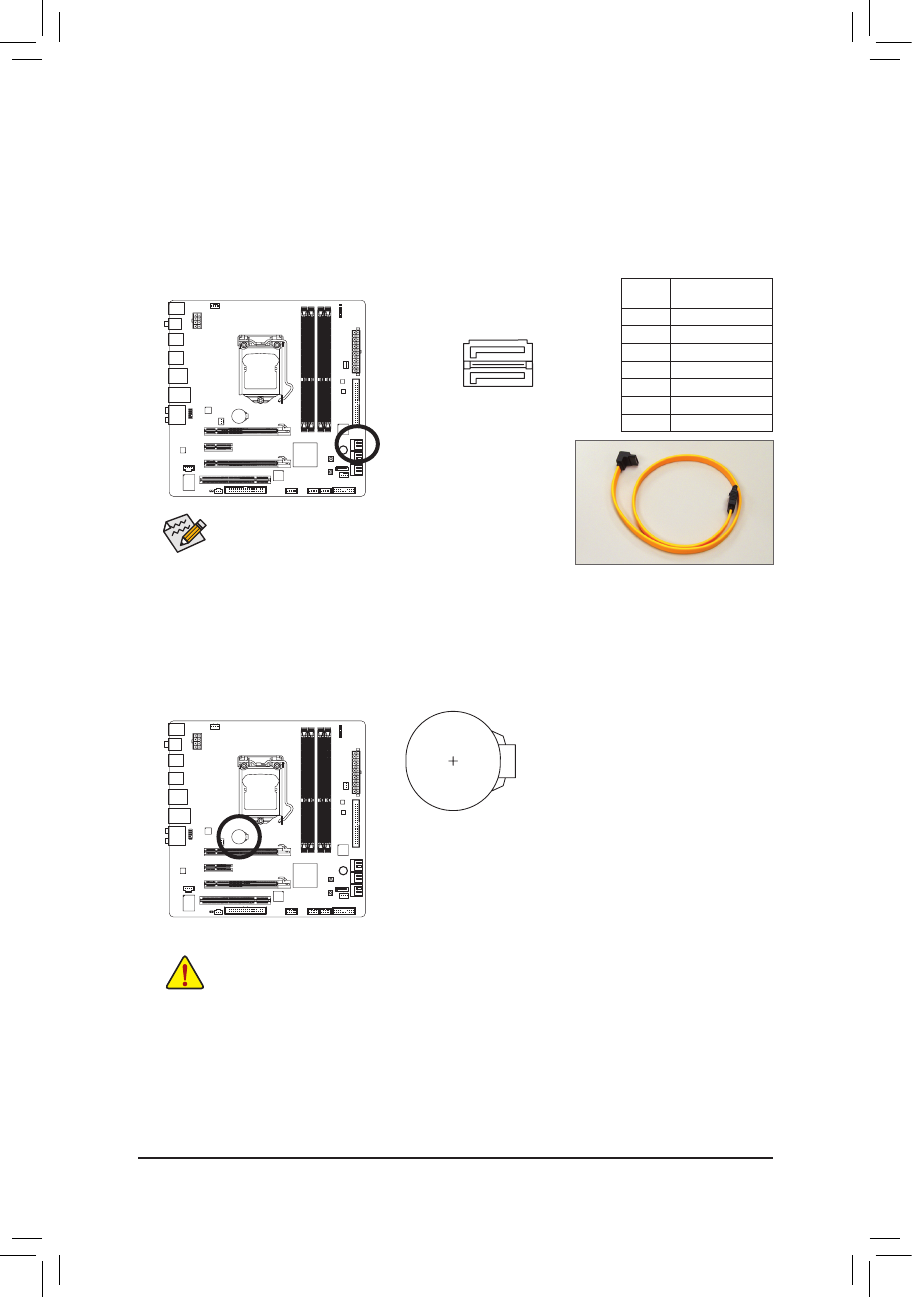

Инсталляция аппаратного обеспечения
- 20 -
Подключите Г-образный разъем
интерфейсного
3 Гбит/с
кабеля к
SATA жесткому диску.
7
1
7
1
G.QBOFM
GSATA2_0
GSATA2_1
9) Разъемы GSATA2_0/1 (SATA 3 Гбит/с, контроллер GIGABYTE SATA2), колодка Белого
цвета
TРазъем SATA соответствует спецификации SATA II (пиковая пропускная способность 3 Гбит/с) и
совместим с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с). Каждый SATA-
разъем на плате обеспечивает подключение одного SATA- устройства. Контроллер GIGABYTE
SATA2 предоставляет возможность организовать для дисковой подсистемы RAID массив уровня
0 и 1. Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5
"Конфигурирование SATA жестких дисков") .
Для организации RAID-массива уровня 0 или
1 потребуется два накопителя. Если в системе
установлены более двух дисков, общее их количество
должно быть четным.
№
контакта Пояснения
1
GND (заземление)
2
TXP
3
TXN
4
GND (заземление)
5
RXN
6
RXP
7
GND (заземление)
10) BAT (БАТАРЕЯ)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, значения CMOS не точны или не
могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS:
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу (еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный и отрицательный контакты гнезда
батареи с помощью отвертки в течение 5 с).
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
•
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и
отсоединяйте силовой кабель питания.
•
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от
оригинальных могут привести к разрушению корпуса элемента (микровзврыву).
•
Если не удается достоверно определить тип батареи или ее самостоятельная замена
вызывает определенные трудности, высните у продавца или дилера адрес сервис-
центра, способного выполнить эту операцию.
•
Выполняя процедуру становки батареи, соблюдайте полярность (после установки
положительный полюс батареи должен быть обращен к пользователю).
•
Использованные батареи должны быть утилизированы в соответствии с рекомендациями
местных регулирующих органов.
