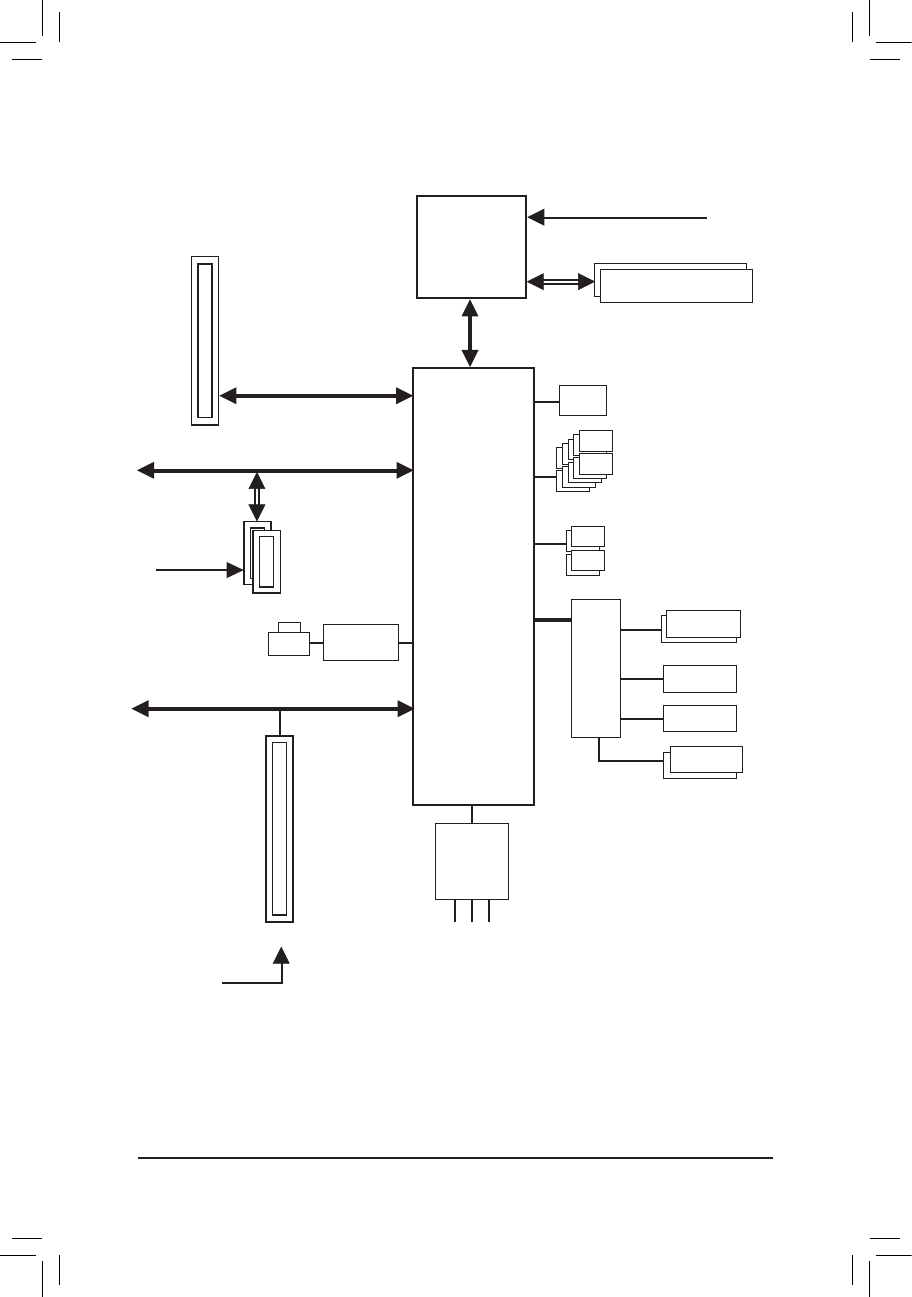

GA-M68MT-D3P/GA-M68MT-S2P Motherboard Block Diagram

AM3+/AM3 CPU

Hyper Transport Bus

NVIDIA

®

GeForce

7025/nForce 630a

1PCI

PCI Bus

PCI CLK

(33 MHz)

PCIe CLK

(100 MHz)

PCI Express Bus

iTE

IT8720

CPU CLK+/- (200 MHz)

Dual BIOS

COM Port

LPC

Bus

2 PCI Express x1

PCIe CLK

(100 MHz)

1 PCI Express x16

4 SATA 3Gb/s

LAN RJ45

x1

PCI Express x16

PS/2 KB/Mouse

10 USB 2.0/1.1

Line Out

MIC

Line In

CODEC

1 D-Sub

Realtek

RTL8211CL

LPT Port

Dual Channel Memory

DDR3 1600/1333/1066/800 MHz
