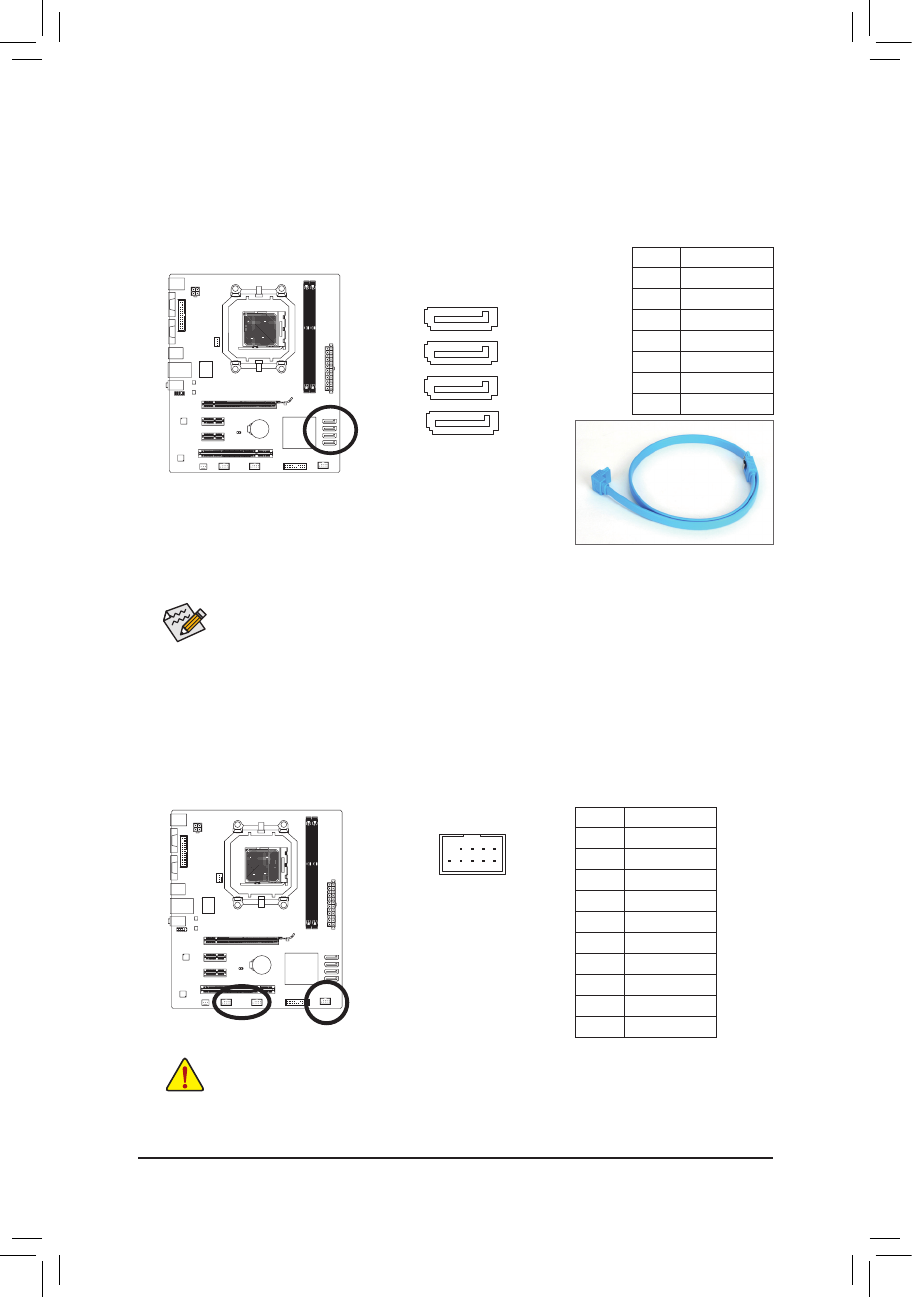

Hardware Installation

- 16 -

6)  SATA2_0/1/2/3 (SATA 3Gb/s Connectors)



The SATA connectors conform to SATA 3Gb/s standard and are compatible with SATA 1.5Gb/s standard.
Each SATA connector supports a single SATA device. The NVIDIA

®

GeForce 7025/nForce 630a chipset

supports  RAID  0,  RAID  1,  RAID  5,  RAID  10,  and  JBOD.  Refer  to



Chapter  4,  "Configuring  SATA  Hard

Drive(s)," for instructions on configuring a RAID array.

Pin No.  Definition

  1

GND

  2

TXP

  3

TXN

  4

GND

  5

RXN

  6

RXP

  7

GND

  A  RAID  0  or  RAID  1  configuration  requires  at  least  two  hard  drives.  If  more  than  two  hard

drives are to be used, the total number of hard drives must be an even number.

  A  RAID  5  configuration  requires  at  least  three  hard  drives.  (The  total  number  of  hard  drives

does not have to be an even number.)

  A RAID 10 configuration requires four hard drives.

DEBUG

PORT

G.QBOFM

7

1

SATA2_3

SATA2_2

DEBUG

PORT

G.QBOFM

7

1

SATA2_1

DEBUG

PORT

G.QBOFM

7

1

SATA2_0

DEBUG

PORT

G.QBOFM

7

1

Please  connect  the  L-shaped  end  of

the  SATA  cable  to  your  SATA  hard

drive.

7)  F_USB1/F_USB2/F_USB3 (USB Headers)



The headers conform to USB 2.0/1.1 specification. Each USB header can provide two USB ports via an

optional USB bracket. For purchasing the optional USB bracket, please contact the local dealer.

Pin No.  Definition

  1

Power (5V)

  2

Power (5V)

  3

USB DX-

  4

USB DY-

  5

USB DX+

  6

USB DY+

  7

GND

  8

GND

  9

No Pin

  10

NC

DEBUG

PORT

G.QBOFM

10

9

2

1

  Do not plug the IEEE 1394 bracket (2x5-pin) cable into the USB 2.0/1.1 header.

  Prior  to  installing  the  USB  bracket,  be  sure  to  turn  off  your  computer  and  unplug  the  power

cord from the power outlet to prevent damage to the USB bracket.
