Инсталляция аппаратного обеспечения
1-3-2 Установка системы охлаждения
B. Пошаговая инструкция по установке системы охлаждения ЦП (процедура установки
рассматривается на примере оригинальной системы охлаждения из комплекта поставки ЦП Intel
®
).
Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения от
ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне контакта
обеспечивает плотное прилегание рабочих площадок процессора и радиатора. Имейте в виду, что
неосторожные действия и неадекватное усилие могут повредить ЦП.

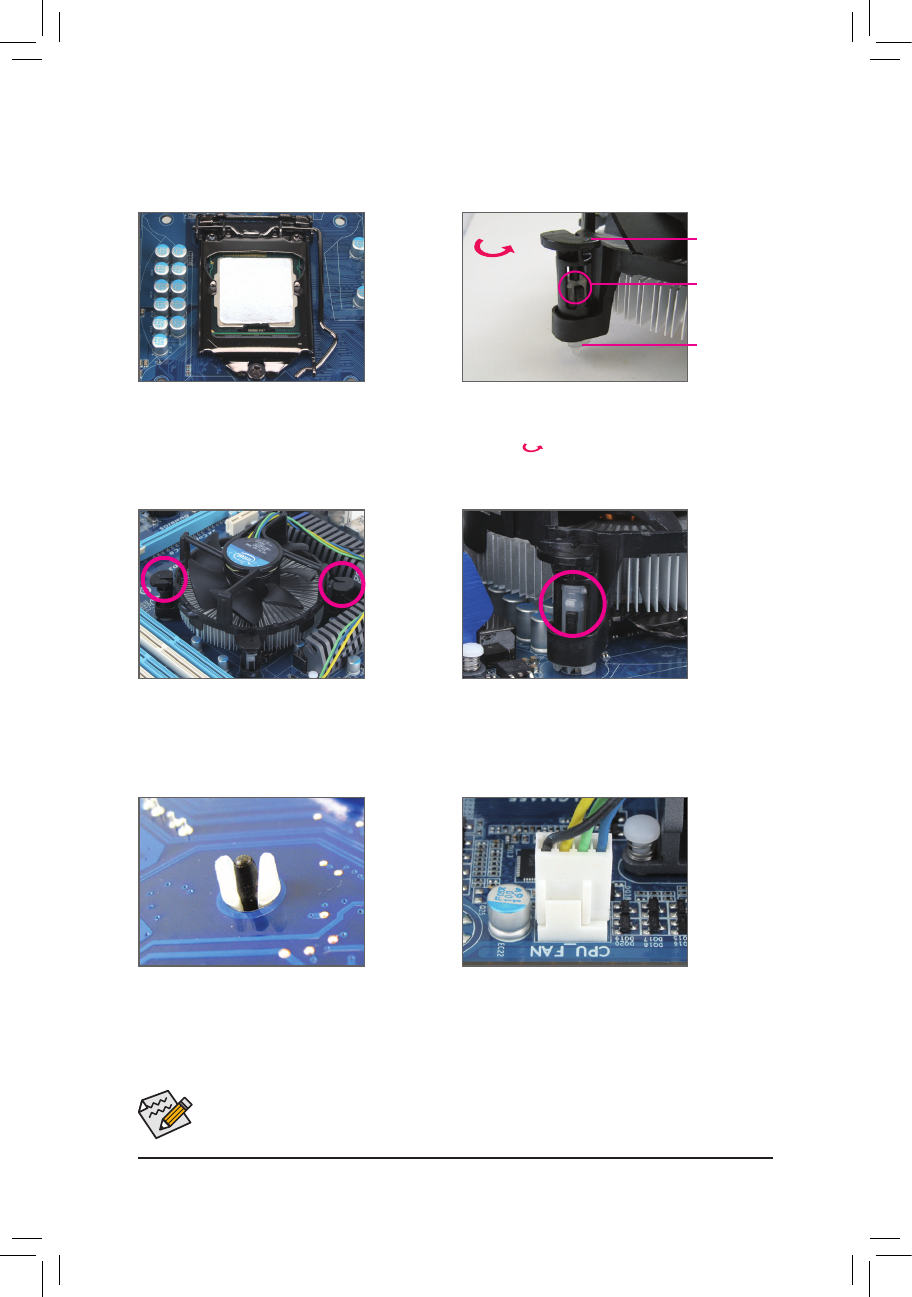

Шаг 1
Нанесите тонкий слой термопасты на
металлическую поверхность корпуса ЦП,
установленного в процессорный разъем
системной платы.
Фиксатор
нажимного
действия
(толкатель)
Зона контакта
полимерного
стержня-
фиксатора
Верхняя часть
стержня-
фиксатора
Направление
вращения
фиксатора
(по круговой
стрелке)
Шаг 2
Прежде чем устанавливать систему охлаждения,
определите направление вращения фиксаторов нажимного
действия,
которое приведет к закреплению радиатора
и вентилятора на системной плате. Выполняя процедуру
демонтажа системы охлаждения, вращение фиксаторов
необходимо произвести в обратном направлении.
Шаг 3
Разместите систему охлаждения над ЦП
и выровняйте оси симметрии фиксаторов
по отношению к крепежным отверстиям на
системной плате. Последовательно нажмите две
расположенные по диагонали группы фиксаторов.
Шаг 4
Свидетельством успешного завершения операции будут
отчетливо слышимые характерные щелчки. Убедитесь в
том, что составные части фиксаторов нажимного действия
находятся в плотном контакте друг с другом (если система
охлаждения отличается от оригинальной, обратитесь к
Руководству пользователя из комплекта поставки изделия).
Шаг 5
После установки системы охлаждения, осмотрите
системную плату с обратной стороны. Если
взаимное расположение втулки и стержня-фиксатора
соответствует состоянию приведенному на
иллюстрации, процедуру установки можно считать
завершенной.
Шаг 6
Подключите кабель питания вентилятора системы
охлаждения к соответствующему разъему (CPU_
FAN) на системной плате.
