Инсталляция аппаратного обеспечения
- 16 -

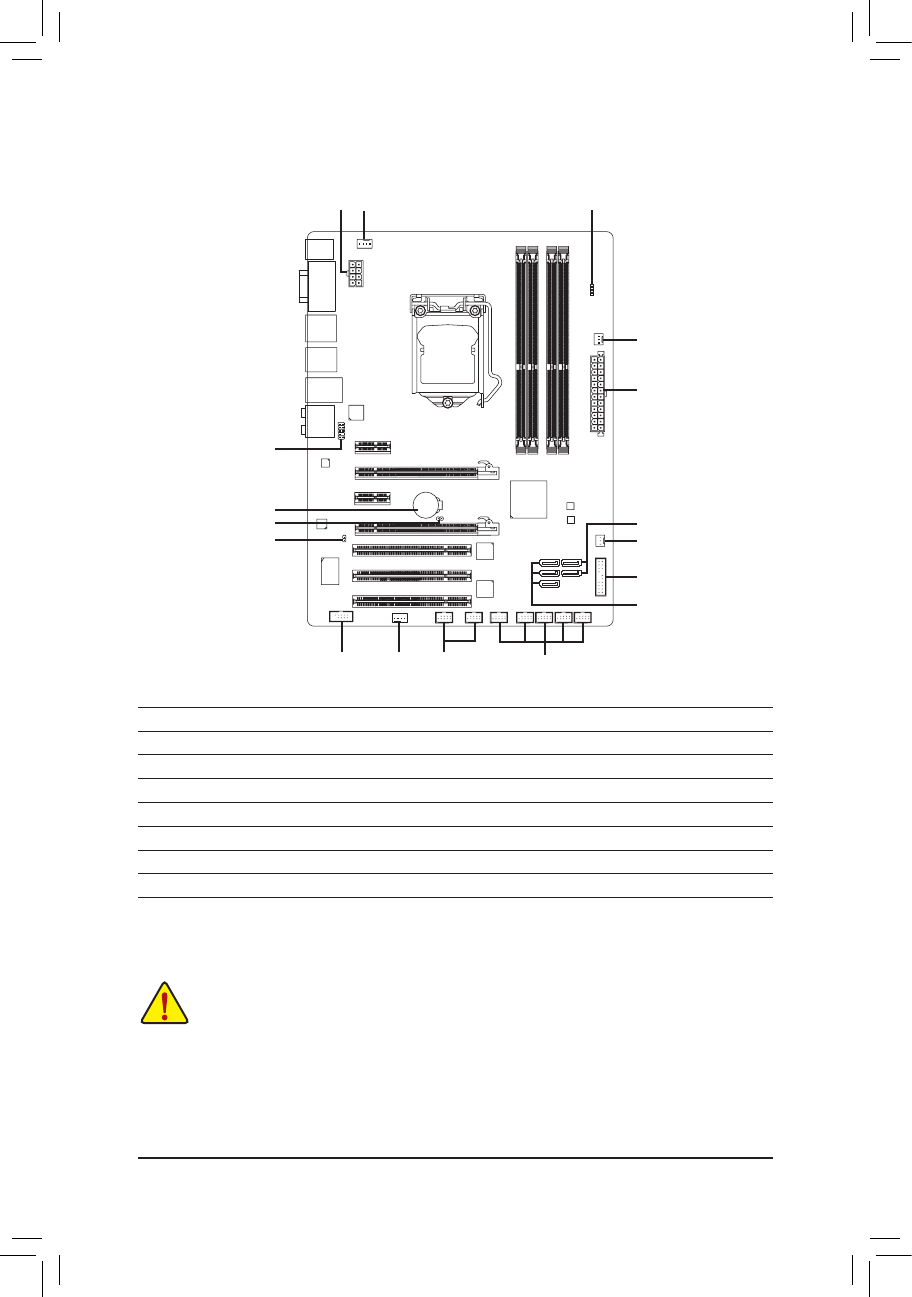

1-7 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
3
1
16
2
13
14
12
4
11
9
5
4
10
15
7
6
8
1)
ATX_12V_2X4
9)
SPDIF_O
2)
ATX
10)
F_PANEL
3)
CPU_FAN
11)
F_AUDIO
4)
SYS_FAN1/SYS_FAN2
12)
F_USB1/F_USB2/F_USB3/F_USB4/F_USB5
5)
PWR_FAN
13)
F_1394_1/F_1394_2
6)
SATA3_0/1
14)
COMA
7)
SATA2_2/3/4
15)
CLR_CMOS
8)
BAT
16)
PHASE LED
