Инсталляция аппаратного обеспечения
- 18 -
CPU_FAN:
SYS_FAN1:
SYS_FAN1
CPU_FAN
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
1
1
1
SYS_FAN2/PWR_FAN:
SYS_FAN2/PWR_FAN

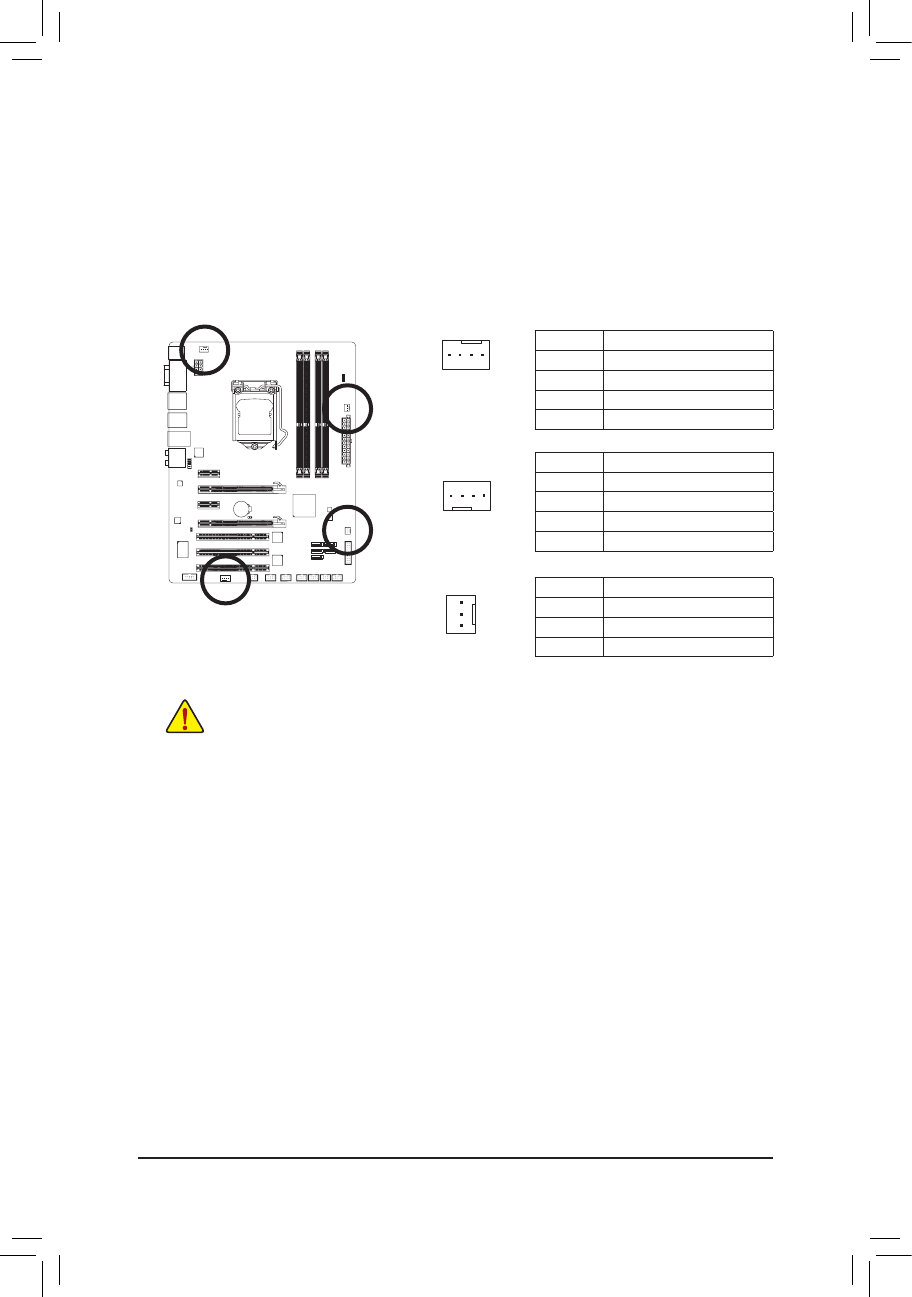

3/4/5) Разъемы CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN для подключения вентиляторов
На системной плате установлен 4-х контактный разъем (CPU_FAN) и 4-х контактный (SYS_
FAN1) для подключения вентилятора системы охлаждения ЦП и системного вентилятора и два
3-контактных разъема (SYS_FAN2 и PWR_FAN) для подключения системного вентилятора и
вентилятора блока питания. Подключая вентиляторы к этим разъемам, соблюдайте полярность
(черный провод кабеля соответствует контакту "Земля"). Системная плата поддерживает
возможность регулировки скорости вращения вентилятора ЦП. Для обеспечения необходимого
теплорассеивания рекомендуется задействовать системный вентилятор, который выводит
нагретые воздушные массы за пределы корпуса ПК.
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают надлежащий
•
теплоотвод. Помните, что перегрев процессора или чипсета может вывести эти компоненты из строя или
система будет работать нестабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте перемычки для
•
замыкания контактных групп FAN-разъемов.
№ контакта Пояснения
1
GND (контакт Земля)
2
+12 В/Контроль скорости
3
Контакт датчика
4
Контроль скорости вращения
№ контакта Пояснения
1
GND (контакт Земля)
2
+12 В/Контроль скорости
3
Контакт датчика
4
Контроль скорости вращения
№ контакта Пояснения
1
GND (контакт Земля)
2
+12 В
3
Контакт датчика
