- 23 -
Инсталляция аппаратного обеспечения

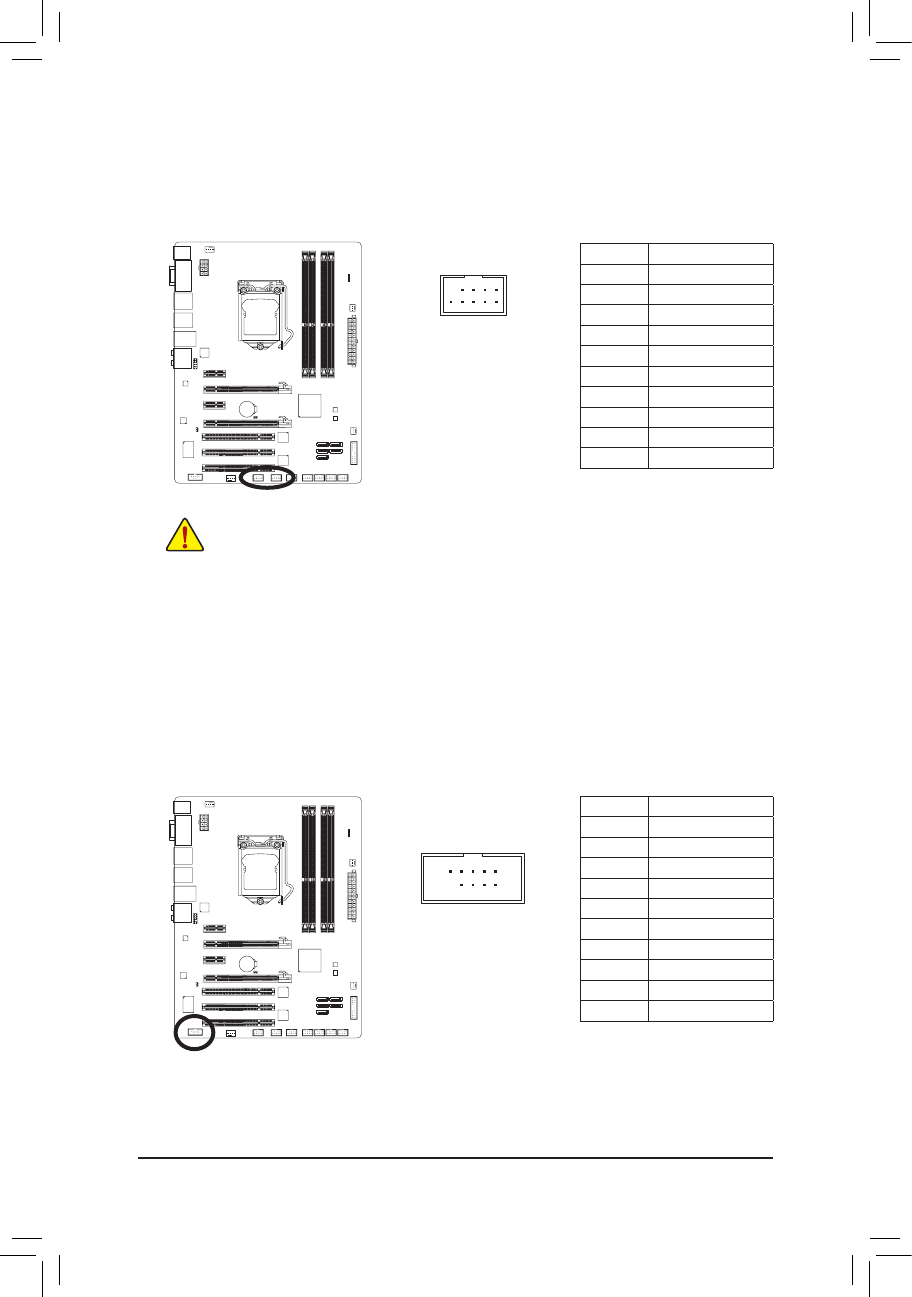

13) F_1394_1/F_1394_2 (Разъемы интерфейса IEEE 1394a)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на
•
системной плате
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
Для того чтобы выполнить соединение IEEE 1394-устройства с ПК, сначала подключите
•
интерфейсный кабель к компьютеру, а затем к устройству. Заранее позаботьтесь о
надежности соединения.
DEBUG
PORT
G.QBOFM
10
9
2
1
10
9
2
1
14) COMA (Разъем последовательного COM-порта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
№ контакта Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (контакт Земля)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Контакт отсутствует
№ контакта Пояснения
1
TPA+
2
TPA-
3
GND (контакт Земля)
4
GND (контакт Земля)
5
TPB+
6
TPB-
7
Power (питание 12 В)
8
Power (питание 12 В)
9
Контакт отсутствует
10
GND (контакт Земля)
