Инсталляция аппаратного обеспечения
- 22 -
1
2
9
10
DEBUG
PORT
G.QBOFM
10
9
2
1

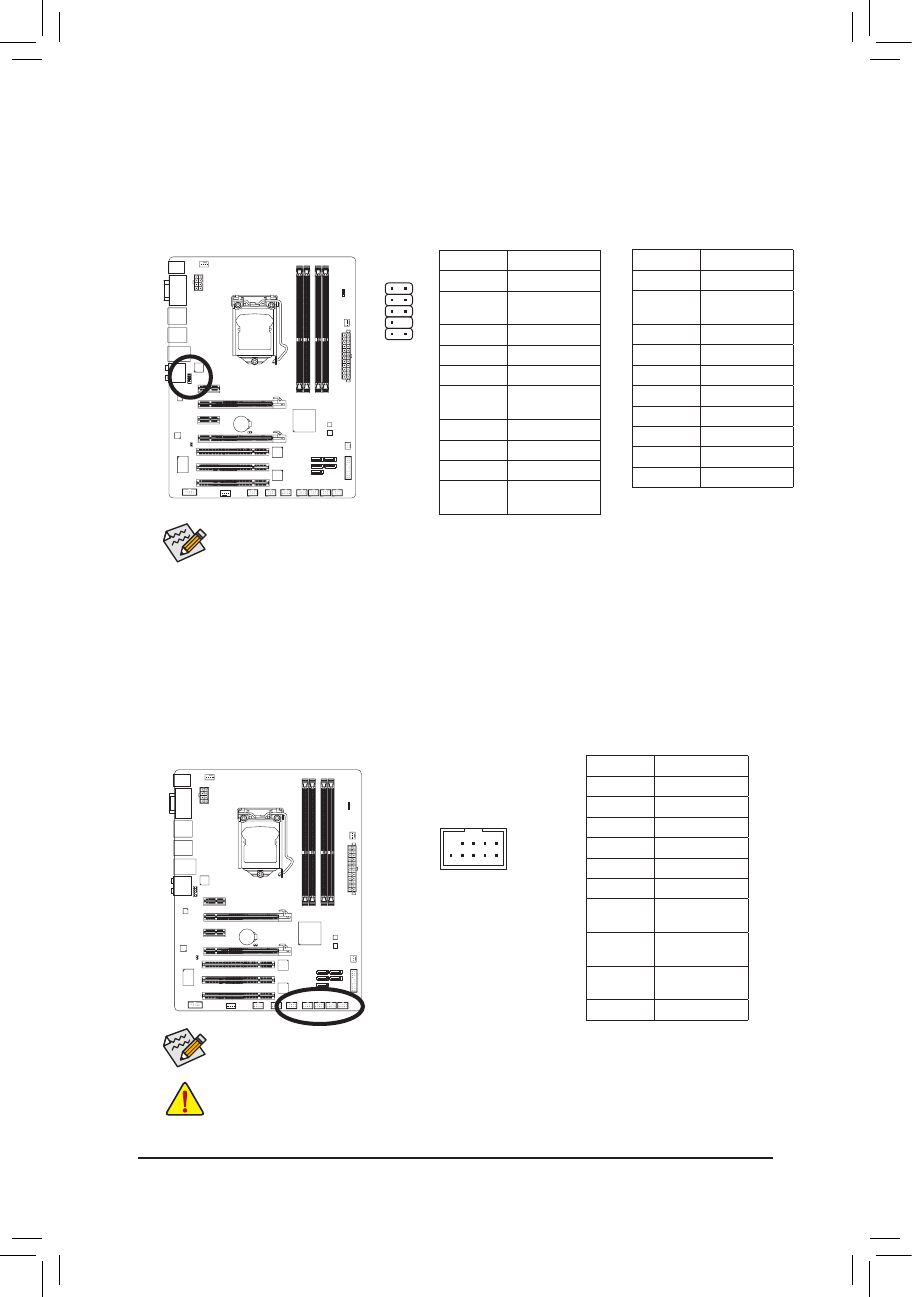

11) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High
Definition audio (HD) и AC'97, и предназначена для подключения аудиомодуля ПК. Выполняя
процедуру подключения, соблюдайте полярность, следуя инструкции. Некорректное подключение
компонентов влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях
даже выход ее из строя.
Для фронтальной панели HD Audio: Для фронтальной панели AC'97 Audio:
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса HD Audio.
•
Для того, чтобы правильно сконфигурировать фронтальную панель для совместной работы с
аудиоподсистемой AC'97 обратитесь за дополнительной информацией к Главе 5 "Конфигурирование
2/4/5.1/7.1-канальной аудиоподсистемы".
Разъемы аудиоподсистемы представлены как на передней, так и на задней панели системного
•
блока. Если требуется активировать режим Mute (временное отключение аудиосигнала) для задней
панели, обратитесь к Главе 5 "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы" (только
для шасси с фронтальной панелью HD Audio).
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается от
•
стандартной. Для получения информации о конфигурировании аудиомодуля обратитесь к
изготовителю корпуса.
№ контакта Пояснения
1
MIC
2
GND (контакт
Земля)
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
8
No Pin
9
Line Out (L)
10
NC
№ контакта Пояснения
1
MIC2_L
2
GND (контакт
Земля)
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND (контакт
Земля)
7
FAUDIO_JD
8
No Pin
9
LINE2_L
10
GND (контакт
Земля)
12) F_USB1/F_USB2/F_USB3/F_USB4/F_USB5 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте к USB-разъемам на системной плате 10-контактные разъемы портов IEEE
•
1394 на выносных планках.
Чтобы исключить риск повреждения оборудования, перед тем как устанавливать выносную
•
планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от блока питания.
Когда компьютер переходит в состояние S4/S5 (режим сна/программное отключение),
USB-порты подключенные к разъему F_USB1 способны обеспечить подзарядку мобильных
устройств (фирменная функция GIGABYTE ON/OFF Charge).
№ контакта Пояснения
1
Питание (5 В)
2
Питание (5 В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (контакт
Земля)
8
GND (контакт
Земля)
9
Контакт
отсутствует
10
NC
