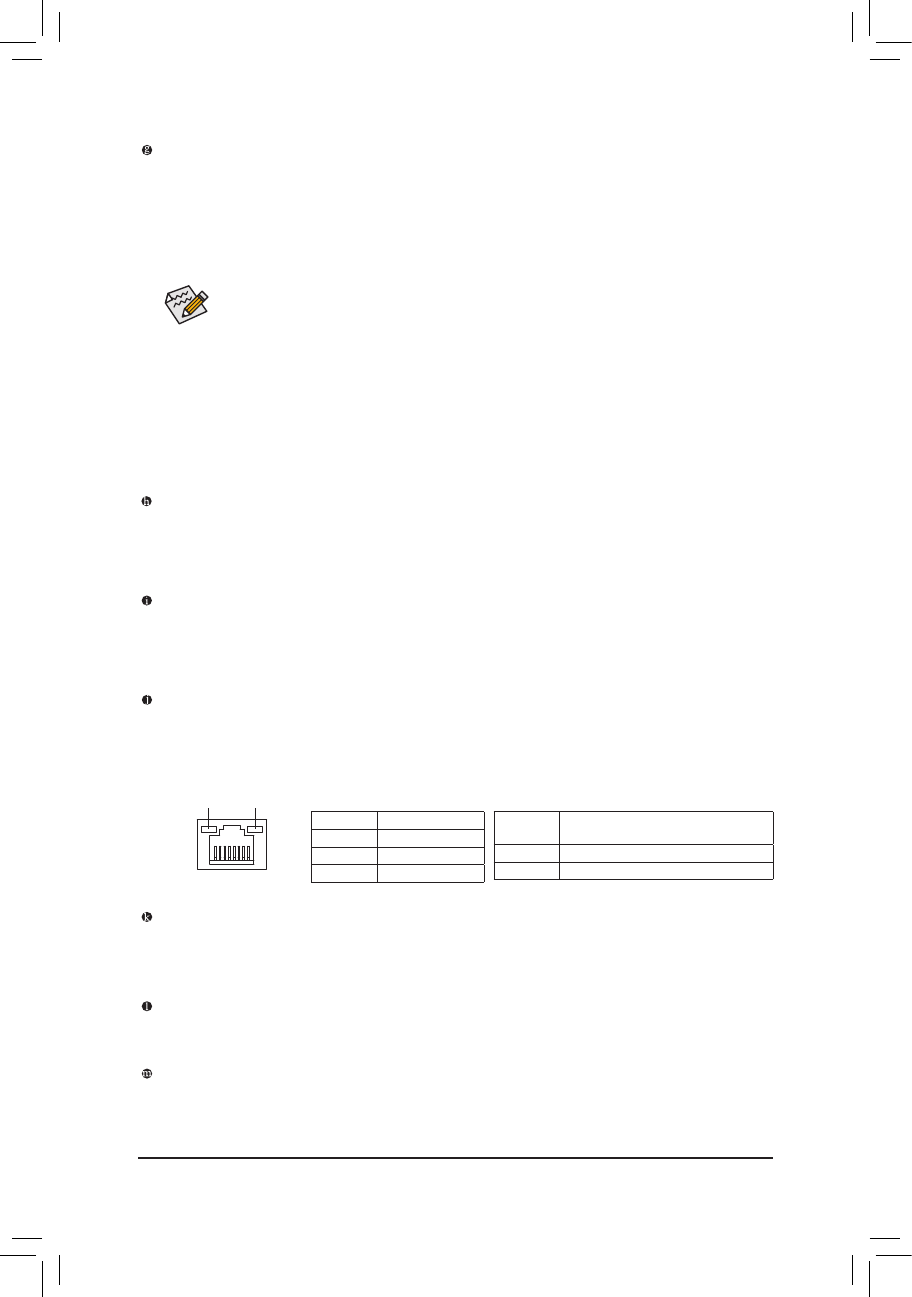

Инсталляция аппаратного обеспечения
- 14 -
После подсоединения устройства к DisplayPort убедитесь, что интерфейсом для
передачи звука по умолчанию назначен DisplayPort. В зависимости от установленной
на ПК операционной системы процедура настройки может отличаться. Например, для
ПК под управлением ОС Windows 7, выберете Старт>Панель управления>Звуки и
Аудиоустройства>Воспроизведение и выберите DisplayPort. Советуем также ознакомиться
с рекомендациями по настройке HDMI-порта (см. предыдущую страницу).
Встроенная графика и двухмониторные конфигурации:
Системная плата оснащена тремя портами для вывода видеоизображения: D-Sub, DVI-D, HDMI
и DisplayPort. Двухмониторные конфигурации поддерживаются средствами установленной на ПК
операционной системы, и не поддерживаются средствами BIOS Setup или POST-процедурой.
DisplayPort
DisplayPort - технология нового поколения для передачи высококачественного видео и звука, с
поддержкой двунаправленной передачи звука. DisplayPort поддерживает оба механизма защиты
контента DPCP и HDCP. С помощью этого порта могут быть подсоединены аудио и видео
устройства с поддержкой технологии DisplayPort. DisplayPort способен передавать видеопоток
в разрешении 2560х1600p, для вывода изображения в таком разрешении на экран необходимо
чтобы монитор или телевизор поддерживали это разрешение.
IEEE 1394a Port
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a, предоставляет возможность
подключать к ПК высокоскоростные устройства в режиме hotplug (функция "горячей замены"
устройства без необходимости отключения компьютера) и предназначен для подключения
периферийных устройств с интерфейсом IEEE 1394.
Порт eSATA (3 Гбит/с)
Этот порт соответствует спецификации SATA (пропускная способность до 3 Гбит/с и 1,5 Гбит/
с) и предназначен для подключения внешних SATA-накопителей. Чипсет Intel H67 Express
поддерживает функцию RAID. Рекомендации по конфигурированию накопителей в составе RAID-
массивов приведены в Главе 5, "Конфигурирование жестких SATA-дисков".
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость*
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен 10 Мбит/с
Активность
индикатора
Пояснения
Мигает
Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
* Пропускная способность LAN-соединения
Порт USB 3.0/2.0
Порты USB 3.0 удовлетворяют требованиям спецификации USB 3.0, обратно совместимы с
портами USB 2.0/1.1 и предназначены для подключения клавиатуры, мыши, принтера, флэш-
накопителей, а также других периферийных устройств с USB-интерфейсом.
"Выход" центральной колонки и сабвуфера (разъем оранжевого цвета)
Этот разъем предназначен для подключения центральной и низкочастотной (сабвуфер) колонок
акустической системы в конфигурации 5.1/7.1
"Выход" задней пары колонок (разъем черного цвета)
Этот разъем предназначен для подключения задней пары колонок акустической системы в
конфигурации 7.1
