- 23 -
Инсталляция аппаратного обеспечения

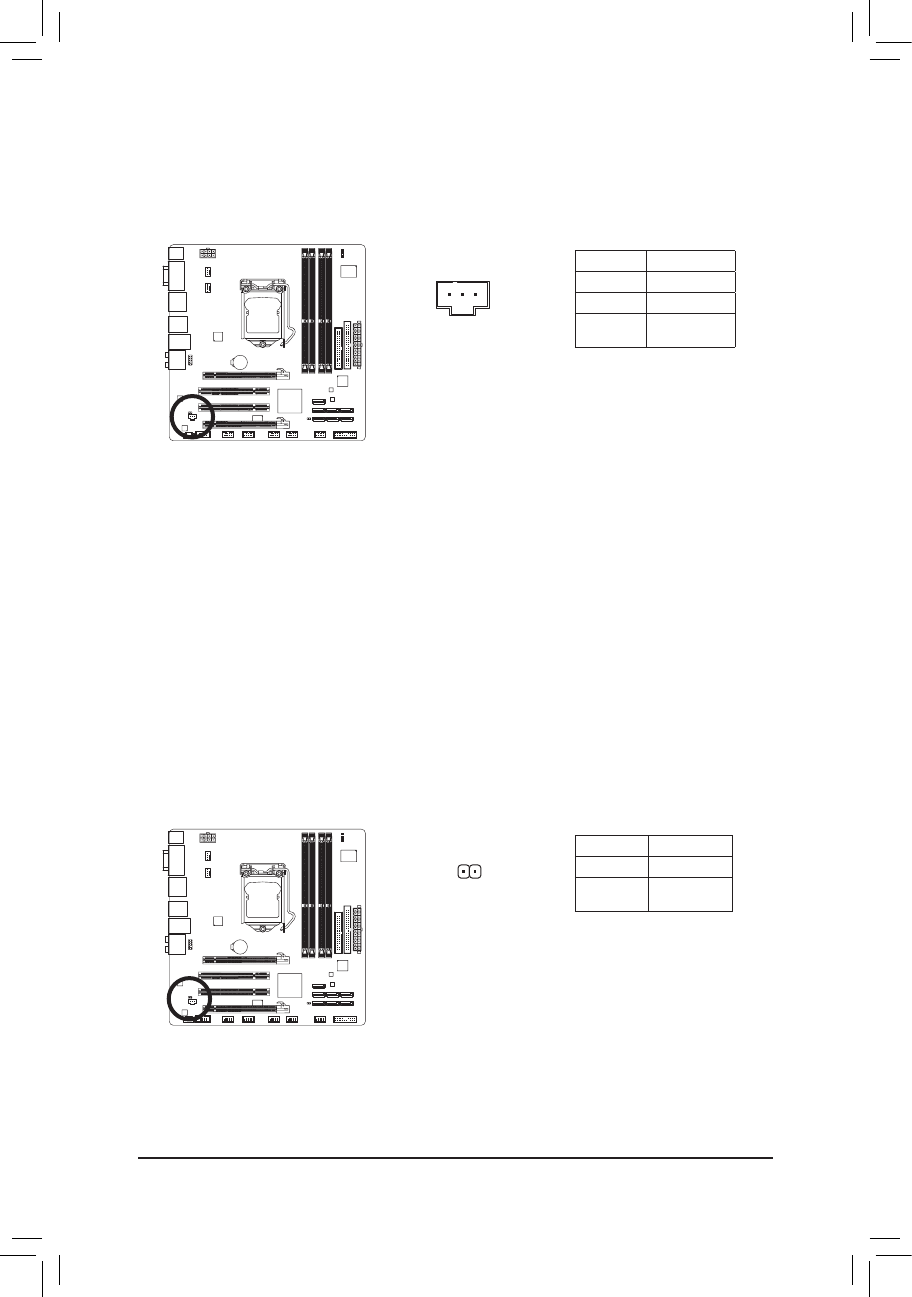

13) SPDIF_I (Разъем S/PDIF In)
Группа контактов предназначена для подключения разъема Вход цифрового аудиоинтерфейса
S/PDIF и предполагает наличие специального оптического кабеля. По вопросам приобретения
оптического кабеля обратитесь к локальному дилеру.
14) SPDIF_O (Разъем S/PDIF Out)
Группа контактов предназначена для подключения разъема Выход цифрового аудиоинтерфейса
S/PDIF к внешним устройствам и платам расширений (например, современные графические
и аудиоплаты). Разъем S/PDIF Out становится востребован в тех случаях, когда необходимо
вывести звуковой сигнал на внешние устройства обработки звука после его преобразования
средствами HDMI-интерфейса. За дополнительной информацией о подключении к системе
устройств через S/PDIF-интерфейс обратитесь к Руководству пользователя соответствующей
платы расширения.
1
1
№ контакта Пояснения
1
Питание
2
SPDIFI
3
GND - контакт
Земля
№ контакта Пояснения
1
SPDIFO
2
GND - контакт
Земля
