Инсталляция аппаратного обеспечения
- 18 -

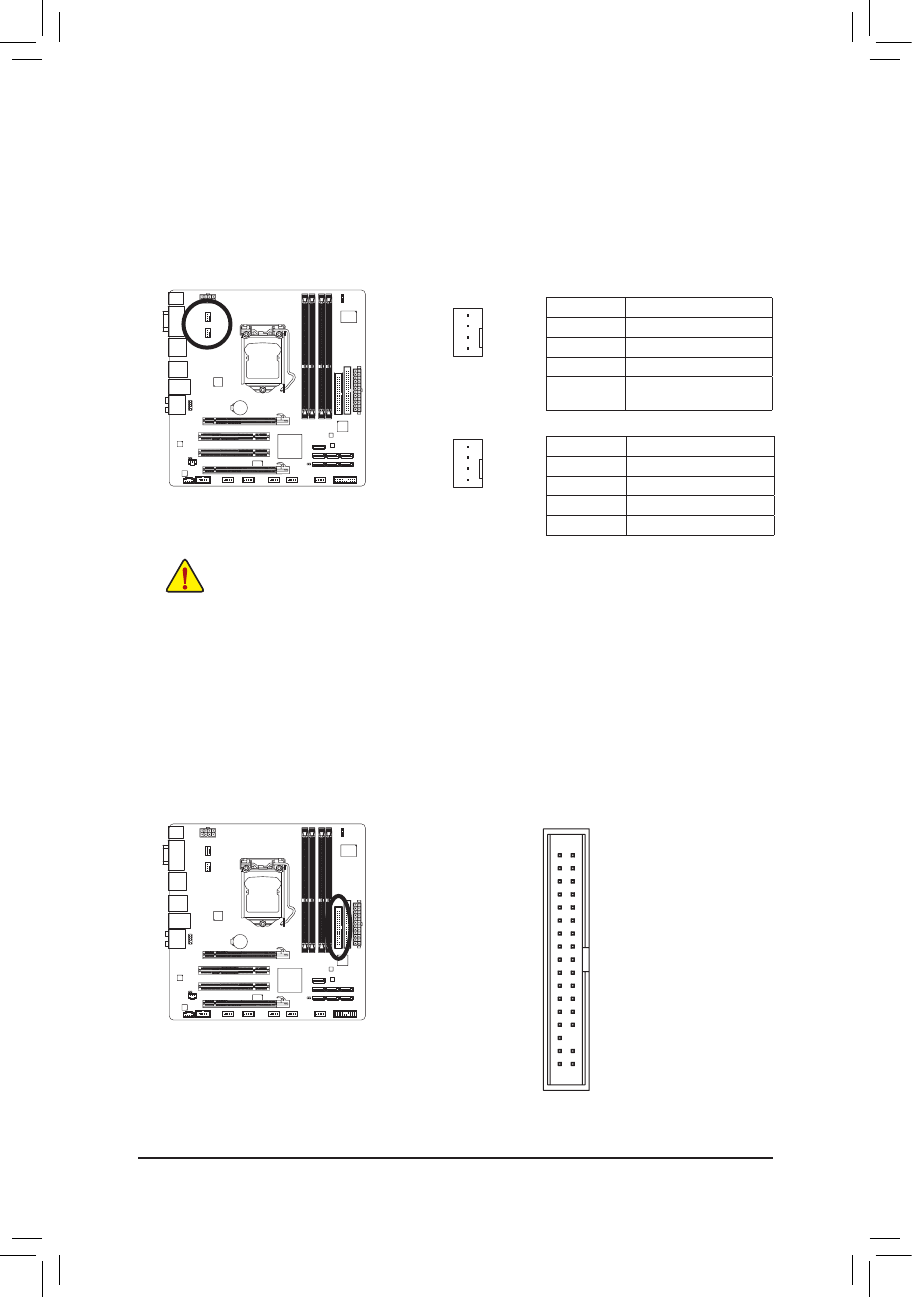

3/4) Разъемы CPU_FAN/SYS_FAN (для подключения вентиляторов)
На системной плате установлен 4-х контактный разъем (CPU_FAN) и 4-х контактный (SYS_FAN)
для подключения вентилятора системы охлаждения ЦП и системного вентилятора. Подключая
вентиляторы к этим разъемам, соблюдайте полярность (черный провод кабеля соответствует
контакту "Земля"). Системная плата поддерживает возможность регулировки скорости вращения
вентилятора ЦП. Для обеспечения необходимого теплорассеивания рекомендуется задействовать
системный вентилятор, который выводит нагретые воздушные массы за пределы корпуса ПК.
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
•
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может
вывести эти компоненты из строя или система будет работать нестабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
•
перемычки для замыкания контактных групп FAN-разъемов.
CPU_FAN:
SYS_FAN:
5) FDD (Разъем флоппи-дисковода)
Этот разъем предназначен для подключения флоппи-дисковода. Поддерживаются следующие
типы флоппи-дисководов: 360 Kбайт; 720 Kбайт; 1,2 Mбайт; 1,44 Mбайт и 2,88 Mбайт. Перед тем
как подключать устройство найдите Контакт 1 на флоппи-дисководе и интерфейсном кабеле.
Контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета
шлейфа. По вопросам приобретения кабеля для флоппи-дисковода обращайтесь к продавцу в
вашем регионе.
SYS_FAN
CPU_FAN
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
1
1
34
2
33
1
№ контакта Пояснения
1
GND - контакт Земля
2
+12 В/Контроль скорости
3
Контакт датчика
4
Контроль скорости
вращения
№ контакта Пояснения
1
GND (контакт Земля)
2
+12 В/Контроль скорости
3
Контакт датчика
4
Зарезервирован
