Инсталляция аппаратного обеспечения
- 20 -

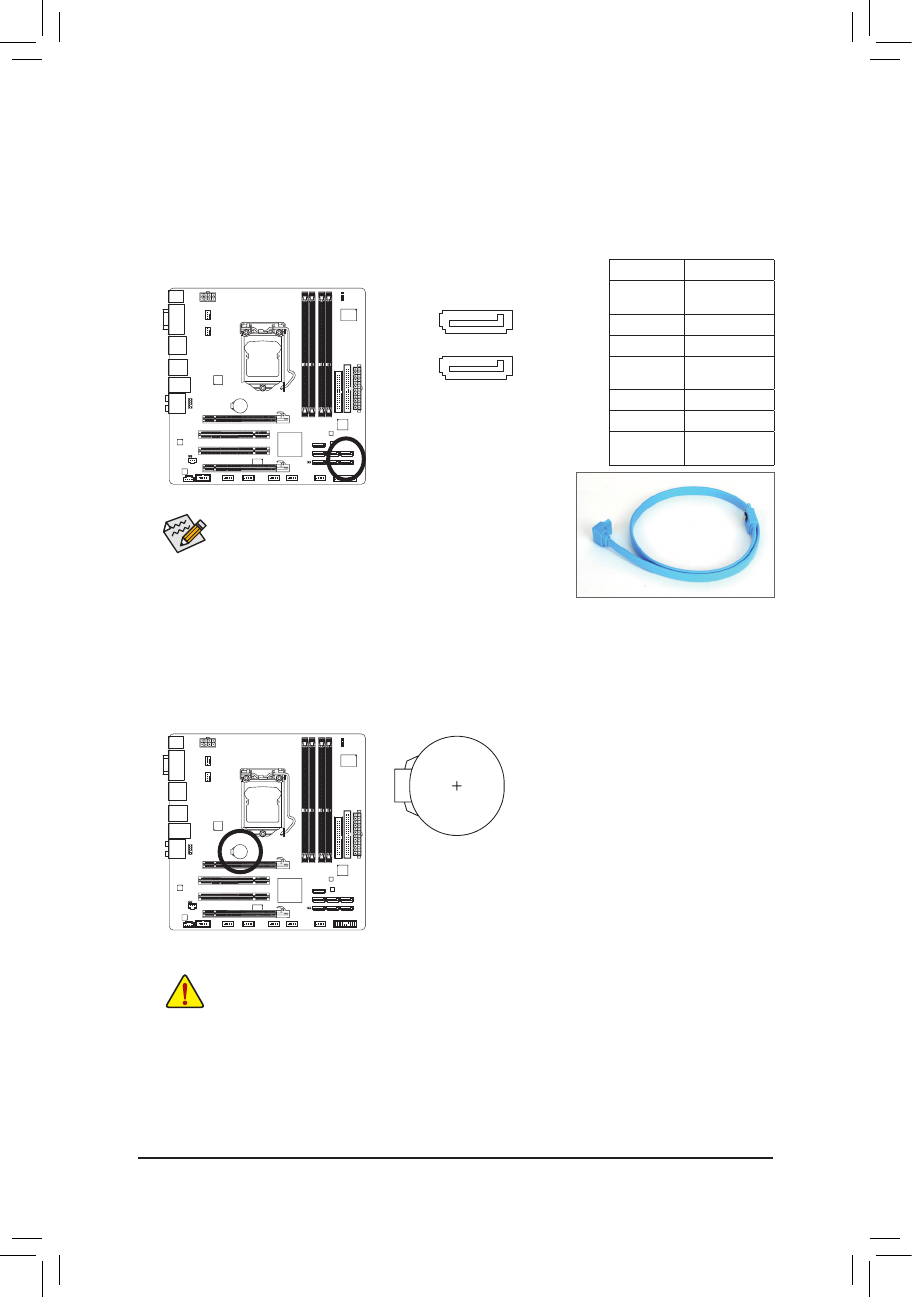

8) Разъемы GSATA2_5/6 (Разъемы SATA 3Gb/s, Контроллер GIGABYTE SATA2)
Разъемы SATA соответствуют спецификации SATA II и удовлетворяют требованиям
спецификации SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно).
Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер
GIGABYTE SATA2 обеспечивает возможность объединения жестких дисков в массивы уровней:
RAID 0, RAID 1. Рекомендации по конфигурированию накопителей в составе RAID-массивов
приведены в Главе 5 "Конфигурирование жестких SATA-дисков".
Для организации RAID-массива уровня 0 или 1
потребуется два накопителя.
9) BAT (Батарея)
Батарея предназначена для сохранения значений важнейших параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу. Еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный (+) и отрицательный (-) контакты гнезда
батареи с помощью отвертки в течение 5 с.
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и
•
отсоединяйте силовой кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от
•
оригинальных могут привести к разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена
•
вызывает затруднения, выясните у продавца или дилера адрес сервис-центра,
способного выполнить эту операцию.
Выполняя процедуру установки батареи, соблюдайте полярность. После установки
•
положительный полюс батареи (+) должен быть обращен к пользователю.
Использованные батареи должны быть утилизированы в соответствии с
•
рекомендациями местных регулирующих органов.
1
1
7
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
GSATA2_6
GSATA2_5
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
№ контакта Пояснения
1
GND - контакт
Земля
2
TXP
3
TXN
4
GND - контакт
Земля
5
RXN
6
RXP
7
GND - контакт
Земля
