- 13 -
Инсталляция аппаратного обеспечения

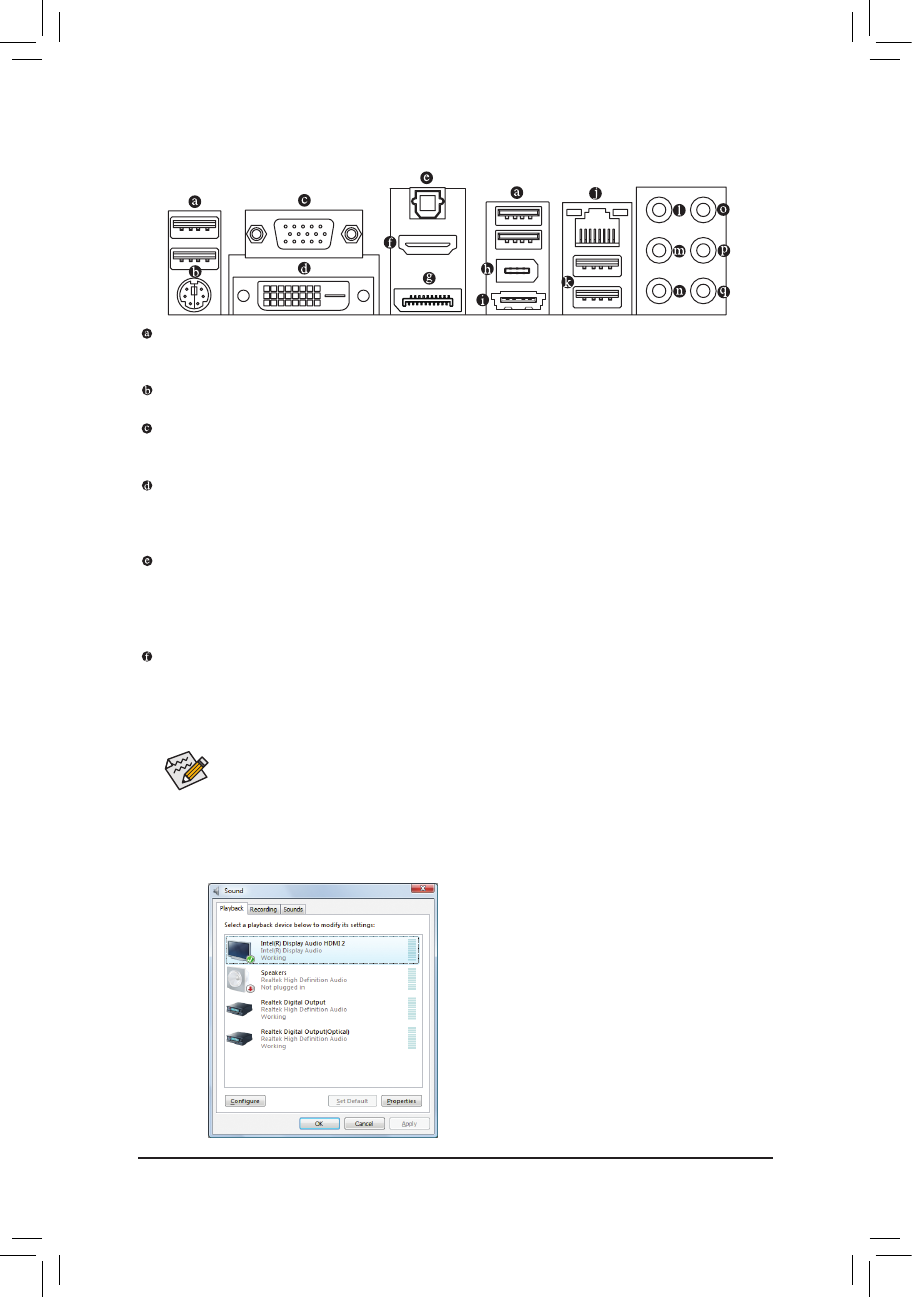

1-6 Интерфейсные разъемы на задней панели
Порт USB 2.0/1.1
USB-порт соответствует спецификации USB 2.0/1.1 и предназначен для подключения клавиатуры,
мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.
PS/2 порт клавиатуры или мыши
Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Порт D-Sub
(Примечание 1)
Порт D-Sub совместим с 15-контактным D-Sub-кабелем и предназначен для подключения
монитора с интерфейсом D-Sub.
Порт DVI-D
(Примечание 1) (Примечание 2) (Примечание 3)
Порт DVI-D соответствует спецификации DVI-D, поддерживает максимальное экранное разрешение
1920x1200 (актуальное разрешение зависит от конкретного типа монитора) и предназначен для
подключения монитора с интерфейсом DVI-D.
Оптический Выход цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Порт HDMI
(Примечание 1) (Примечание 3)
Интерфейс HDMI (High-Definition Multimedia Interface) предназначен для передачи цифрового аудио/
видео без сжатия c поддержкой технологии HDCP. Порт предназначен для подключения устройств с
интерфейсом HDMI. Технология HDMI поддерживает максимальное экранное разрешение 1920x1200,
однако актуальное рабочее разрешение будет зависеть от конкретного монитора.
После установки устройства HDMI убедитесь, что текущее устройство воспроизведения
•
звука назначено по умолчанию. Порядок настройки аудиоподсистемы может быть
разным, в зависимости от установленной ОС. Следуйте указаниям операционной
системы семейства Windows 7 или Vista.
Имейте в виду, что спецификацией HDMI-аудио предусмотрена поддержка только
•
следующих форматов: AC3, DTS и 2-канальный LPCM. Форматы AC3 и DTS
воспроизводятся внешним декодером .
Загрузив ПК под управлением ОС Windows Vista,
нажмите последовательно кнопки Пуск>Панель
управления>Звук, и выберите Intel(R) Display Audio
HDMI 2, в качестве устройства воспроизведения
звука по умолчанию.
