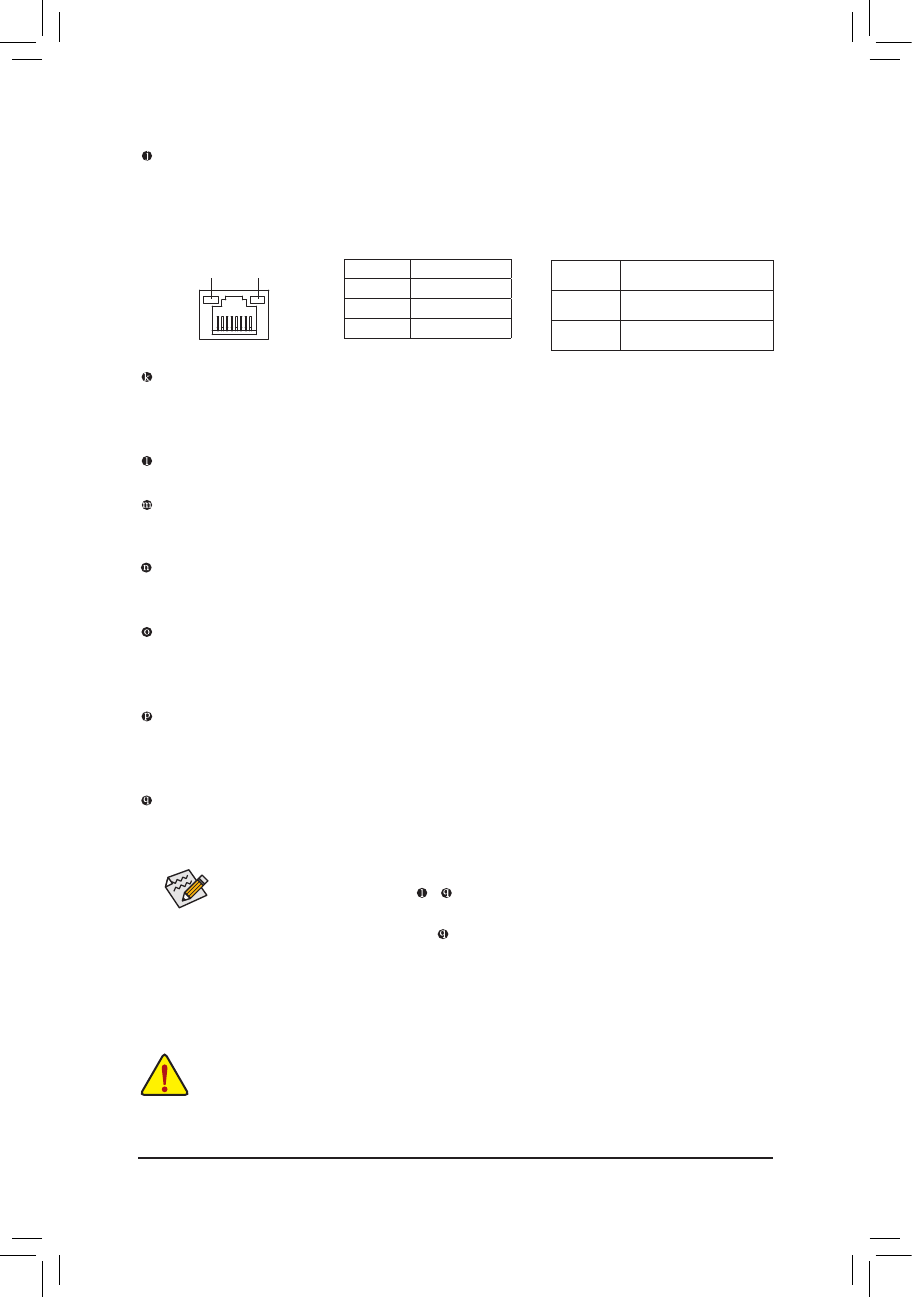

- 15 -
Инсталляция аппаратного обеспечения
Отключая аудиоустройство, сначала отсоедините сигнальный кабель от устройства, а
•
затем - от соответствующего разъема на системной плате.
Вынимая кабель из разъема на системной плате, аккуратно потяните его на себя, не
•
раскачивая из стороны в сторону, поскольку это может привести к замыканию контактов и
повреждению платы.
В дополнение к перечисленным вариантам подключения внешних устройств к
аудиоподсистеме ПК, разъемам ~ средствами программного обеспечения можно
назначить иные функции. Однако, следует иметь в виду, что микрофон по-прежнему
должен быть подключен к разъему ( ). Чтобы уточнить конкретную конфигурацию,
ознакомьтесь с инструкцией по инсталляции многоканальной аудиоподсистемы (Глава 5,
"Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы").
Сетевая розетка RJ-45 LAN
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Порт USB 3.0/2.0
Порты USB 3.0 удовлетворяют требованиям спецификации USB 3.0, обратно совместимы с
портами USB 2.0/1.1 и предназначены для подключения клавиатуры, мыши, принтера, флэш-
накопителей, а также других периферийных устройств с USB-интерфейсом.
Разъем "Выход" центральной колонки и сабвуфера (mini-Jack оранжевого цвета)
Use this audio jack to connect center/subwoofer speakers in a 5.1/7.1-channel audio configuration.
Разъем "Выход" задней пары колонок (mini-Jack черного цвета)
Этот разъем предназначен для подключения задней пары колонок акустической системы в
конфигурации 7.1.
Разъем "Выход" боковой пары колонок (mini-Jack серого цвета)
Этот разъем предназначен для подключения боковой пары колонок акустической системы в
конфигурации 4/5.1/7.1.
Разъем "Линейный вход" (mini-Jack голубого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для ввода сигнала от
различных аудиоустройств (например, внешний оптический накопитель, MP3-плеер, портативный
медиаплеер, и др.).
Разъем "Линейный выход" (mini-Jack зеленого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для вывода
аудиосигнала на стереоколонки или наушники. Этот разъем также используется для
подключения фронтальных колонок акустической системы в конфигурации 4/5.1/7.1.
Разъем "Микрофонный вход" (mini-Jack розового цвета)
Один из основных разъемов аудиоподсистемы. В конфигурации по умолчанию к этому разъему
подключается микрофон.
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора Скорость
Мигает
Осуществляется прием и
передача данных
Выключен
Прием и передача данных
отсутствуют
