- 19 -

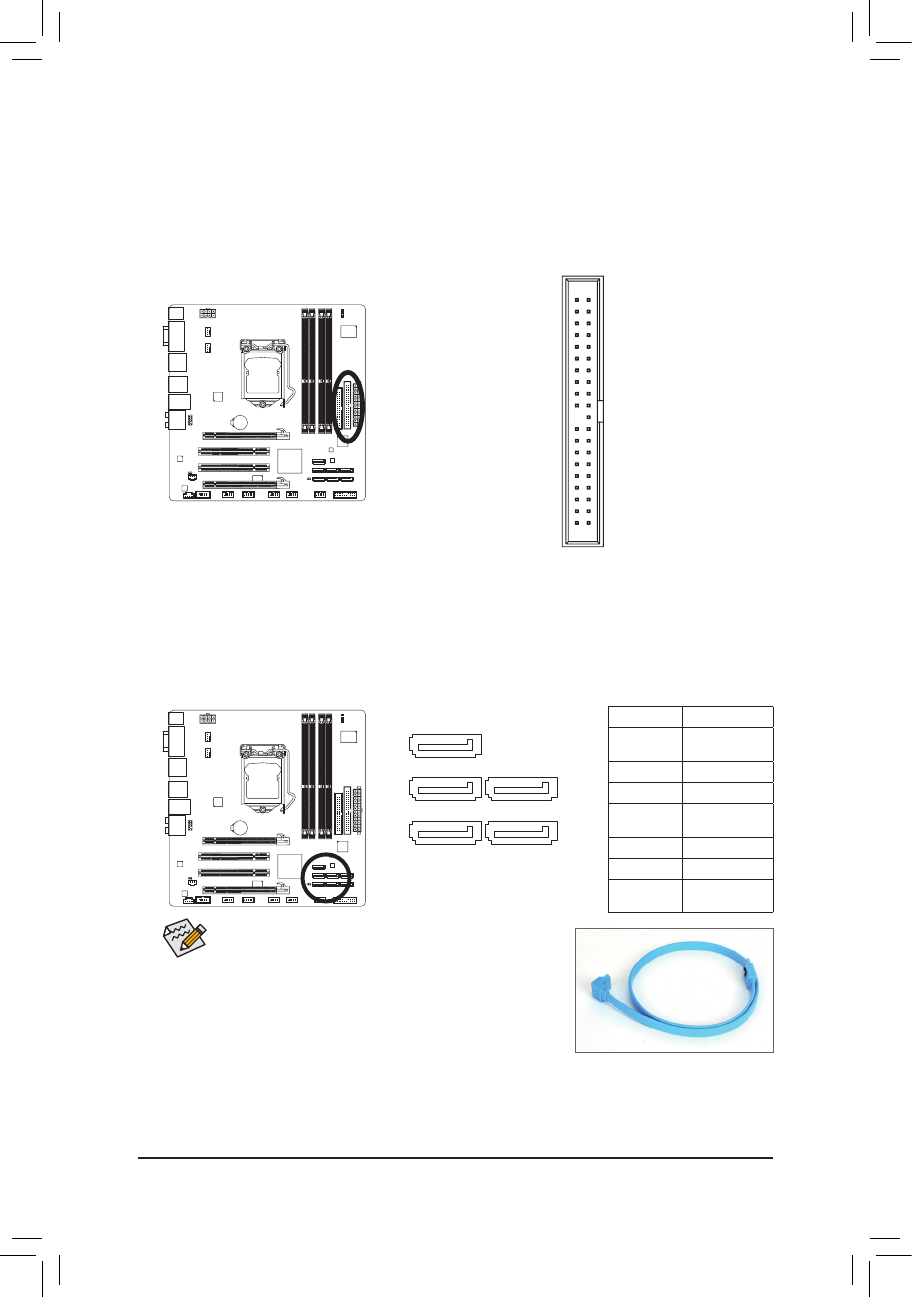

Инсталляция аппаратного обеспечения
6) IDE (Разъем IDE-интерфейса)
Разъем IDE допускает подключение двух IDE-устройств, например таких, как жесткий диск или
оптический накопитель. Перед тем, как подключать кабель к устройству обратите внимание на
специальный ключ на разъеме кабеля, который поможет правильно сориентировать кабель по
отношению к устройству. В тех случаях, когда к системе планируется подключить два IDE-
устройства, необходимо определить какое из них будет ведущим (Master) , а какое - ведомым
(Slave). (Для получения информации о конфигурировании IDE-устройства обратитесь к
инструкции из комплекта поставки.)
7) Разъемы SATA2_0/1/2/3/4 (Разъем SATA 3Gb/s, Контроллер чипсета H57
j
/H55
k
)
Разъем SATA соответствует спецификации SATA II и удовлетворяет требованиям спецификации
SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем
на плате обеспечивает подключение одного SATA-устройства. В чипсете Intel H57 Express
реализована возможность объединения жестких дисков в массивы уровней: RAID 0, RAID 1,
RAID 5 и RAID 10. Рекомендации по конфигурированию накопителей в составе RAID-массивов
приведены в Главе 5 "Конфигурирование жестких SATA-дисков".
Для организации RAID-массива уровня 0 или
•
1 потребуется два накопителя. Если в системе
установлено более двух дисков, общее их количество
должно быть четным.
Для организации RAID-массива уровня 5 потребуется
•
три накопителя. Общее количество жестких дисков в
системе не должно быть четным.
Для организации RAID-массива уровня 10
•
потребуется четыре накопителя, при этом общее
количество жестких дисков установленных в системе
должно быть четным.
j
Только для модели GA-H57M-USB3.
k
Только для модели GA-H55M-USB3.
2
40
1
39
1
1
1
7
7
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA2_0
SATA2_1
SATA2_3
SATA2_2
SATA2_4
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
№ контакта Пояснения
1
GND - контакт
Земля
2
TXP
3
TXN
4
GND - контакт
Земля
5
RXN
6
RXP
7
GND - контакт
Земля
