- 23 -
Инсталляция аппаратного обеспечения

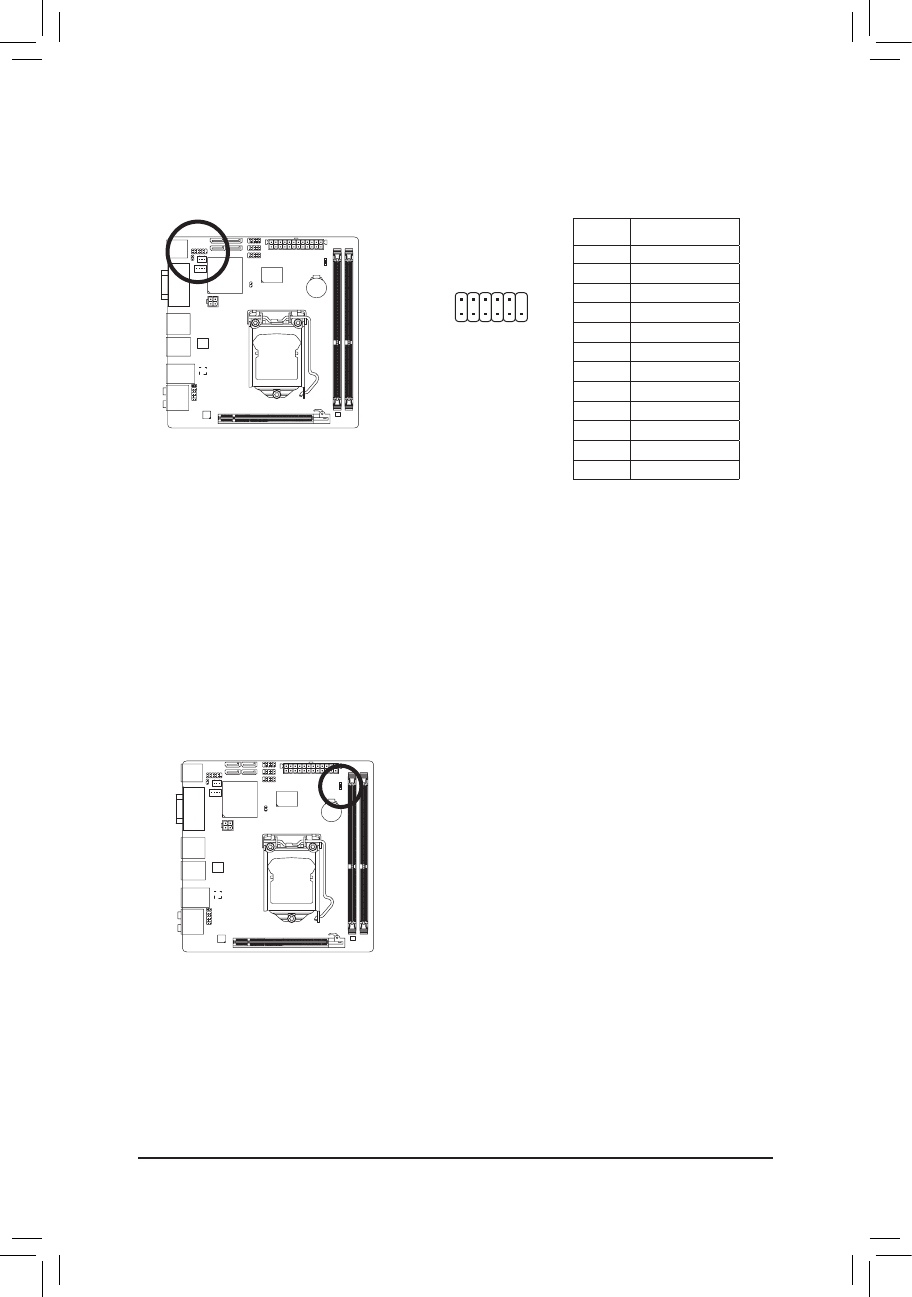

13) DEBUG PORT (разъем для подключения устройства отладки системы)
(Примечание)
Этот разъем предназначен для подключения специализированной платы для отладки системы.
DEBUG
PO
RT
G.QBOFM
2
1
12
11
(Примечание) Доступность этой функции зависит от конкретного продукта.
Нумерация
контактов
Пояснения
1
Контакт отсутствует
2
GND
3
VCC3
4
LAD0
5
LAD1
6
LAD2
7
LAD3
8
-LFRAME
9
-PFMRST
10
DB CLK
11
DB_P_SENSOR
12
NC
14) PHASE LED (Светодиоды индикации активных фаз)
Количество светящихся светодиодов указывает на степень загрузки процессора. Чем больше
загрузка ЦП, тем больше светящихся светодиодов. Чтобы получить доступ к функции индикаторов
PHASE LED, необхогдимо установить и активировать утилиту Dynamic Energy Saver™ 2 (подробная
информация о DES2 изложена в Главе 4, Dynamic Energy Saver™ 2).
