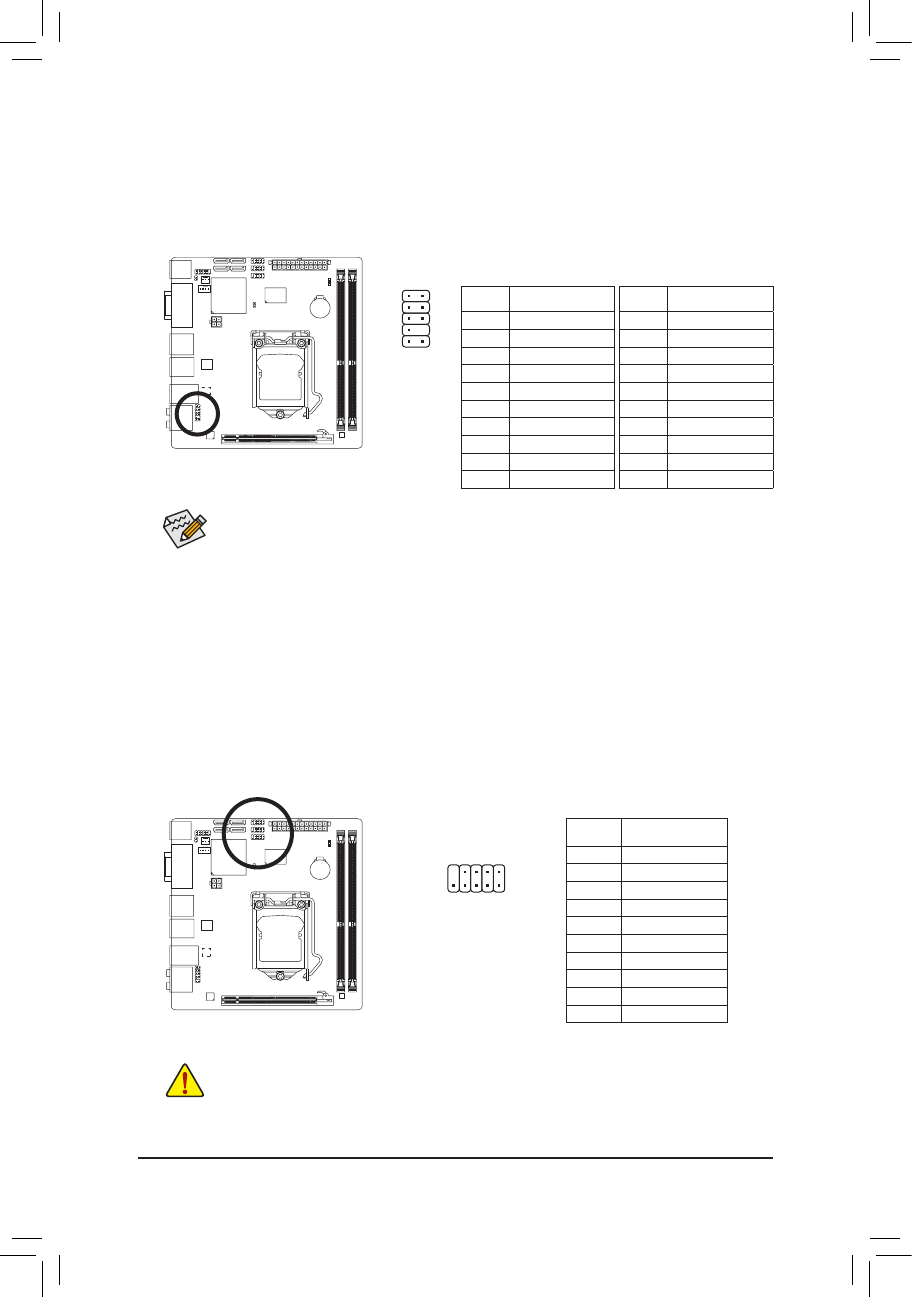

- 20 -
Инсталляция аппаратного обеспечения
1
2
9
10
8) F_USB1/F_USB2 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
10
9
2
1
•
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
IEEE 1394 на выносных планках.
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
7) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High Definition audio (HD) и
AC'97, и предназначена для подключения аудиомодуля ПК. Выполняя процедуру подключения, соблюдайте
полярность, следуя инструкции. Некорректное подключение компонентов влечет за собой неработоспособность
аудиоподсистемы, а в отдельных случаях даже выход ее из строя.
•
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса HD Audio.
Для того, чтобы правильно сконфигурировать фронтальную панель для совместной работы с
аудиоподсистемой AC'97 обратитесь за дополнительной информацией к Главе 5 "Конфигурирование
2/4/5.1/7.1-канальной аудиоподсистемы".
•
Разъемы аудиоподсистемы представлены как на передней, так и на задней панели системного
блока. Если требуется активировать режим Mute (временное отключение аудиосигнала) для задней
панели, обратитесь к Главе 5 "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы" (только
для шасси с фронтальной панелью HD Audio).
•
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается от
стандартной. Для получения информации о конфигурировании аудиомодуля обратитесь к
изготовителю корпуса.
Для фронтальной панели HD
Audio:
Для фронтальной панели
AC’97:
Нумерация
контактов
Пояснения
1
MIC2_L
2
GND - контакт Земля
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND - контакт Земля
7
FAUDIO_JD
8
Контакт отсутствует
9
LINE2_L
10
GND - контакт Земля
Нумерация
контактов
Пояснения
1
MIC
2
GND - контакт Земля
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
8
Контакт отсутствует
9
Line Out (L)
10
NC
Нумерация
контактов
Пояснения
1
Power (5V)
2
Power (5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND - контакт Земля
8
GND - контакт Земля
9
Контакт отсутствует
10
NC
