- 17 -
Инсталляция аппаратного обеспечения
DEBUG
PORT
G.QBOFM
13
1
24
12
ATX

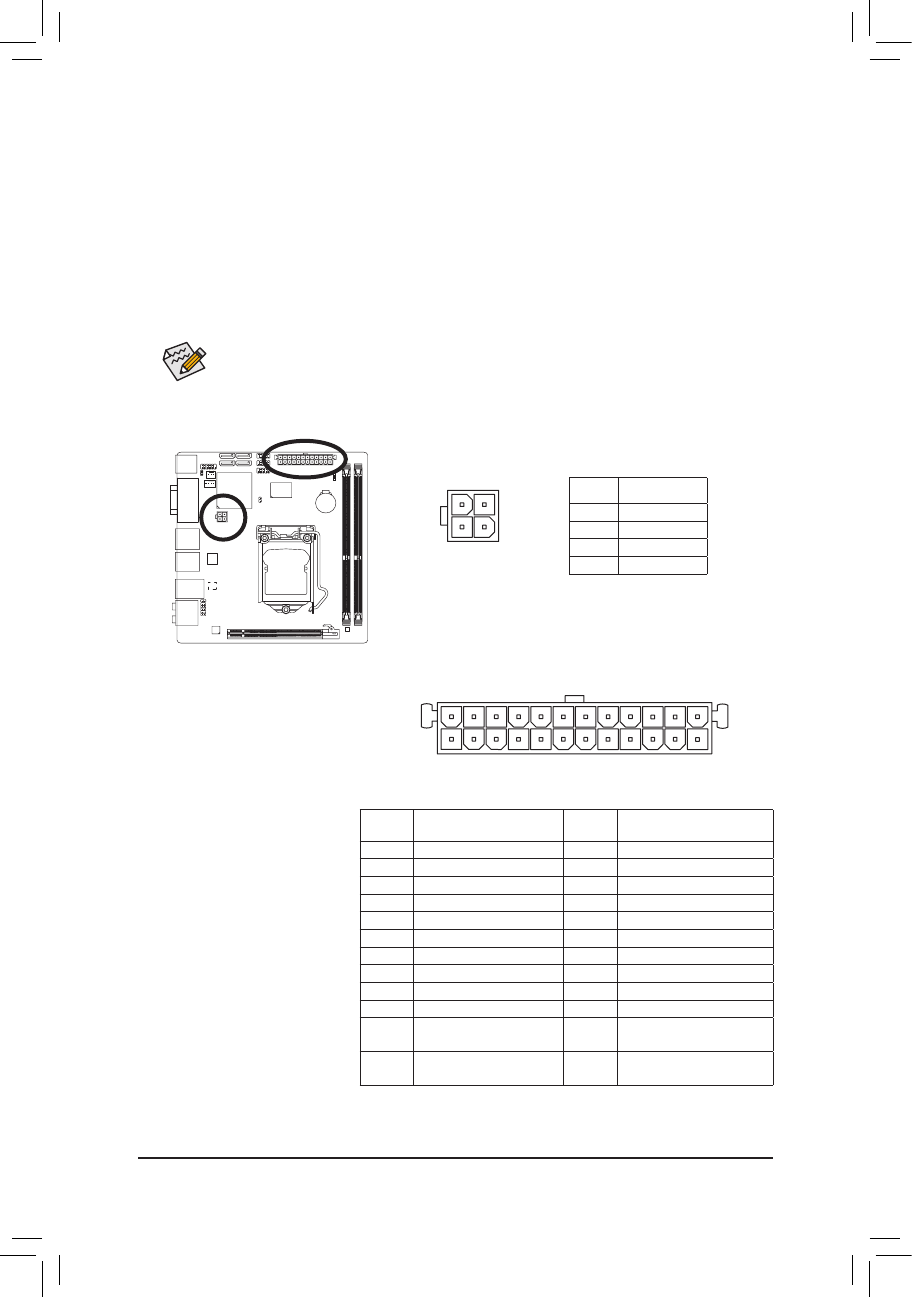

1/2) ATX_12V_2X/ATX (8-контактный разъем питания 12 В и 24-контактный основной
ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
ATX_12V
4
2
3
1
ATX_12V:
Нумерация
контактов
Пояснения
1
GND
2
GND
3
+12V
4
+12V
ATX:
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1
3,3V
13
3,3V
2
3,3V
14
-12V
3
GND - контакт Земля
15
GND - контакт Земля
4
+5V
16
PS_ON (soft On/Off)
5
GND - контакт Земля
17
GND - контакт Земля
6
+5V
18
GND - контакт Земля
7
GND - контакт Земля
19
GND - контакт Земля
8
Power Good
20
-5V
9
5VSB (режим stand by +5V)
21
+5V
10
+12V
22
+5V
11
+12V (только для
24-контактных ATX-разъемов)
23
+5V (только для 24-контактных
ATX-разъемов)
12
3,3V (только для
24-контактных ATX-разъемов)
24
GND (Заземление, только для
24-контактных ATX-разъемов)
