- 16 -
Инсталляция аппаратного обеспечения

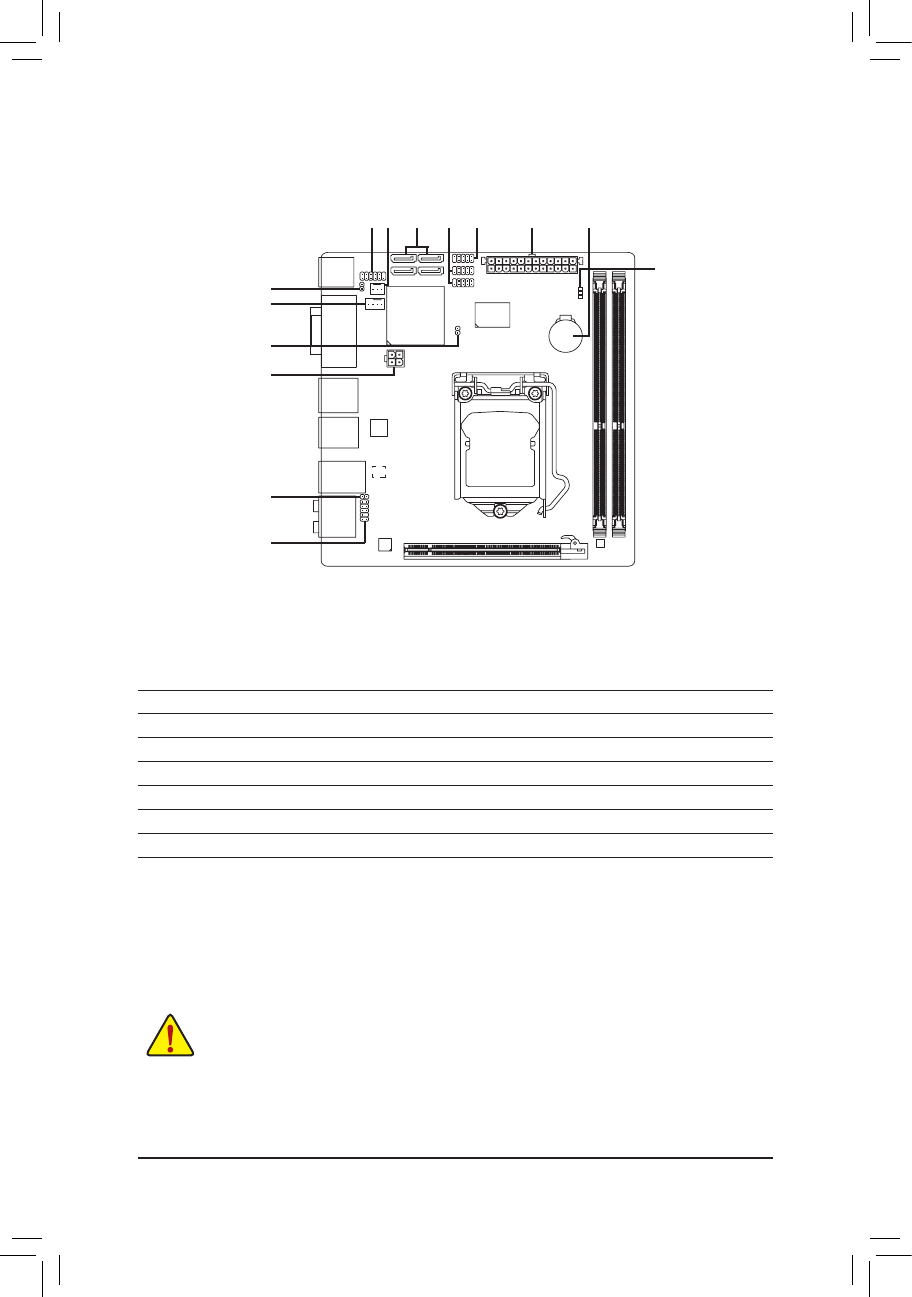

1-7 Внутренние интерфейсные разъемы
1)
ATX_12V
2)
ATX
3)
CPU_FAN
4)
SYS_FAN
5)
SATA2_0/1/2/3
6)
F_PANEL
7)
F_AUDIO
8)
F_USB1/F_USB2
9)
SPDIF_O
10)
CI
11)
CLR_CMOS
12)
BAT
13)
DEBUG_PORT
14)
PHASE LED
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
•
До подключения устройства, убедитесь в том, что контактная группа разъема его
интерфейса совместима с соответствующим разъемом на системной плате.
•
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
•
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
13
7
1
2
3
10
4
5
6
8
11
12
9
14
