- 19 -
Инсталляция аппаратного обеспечения

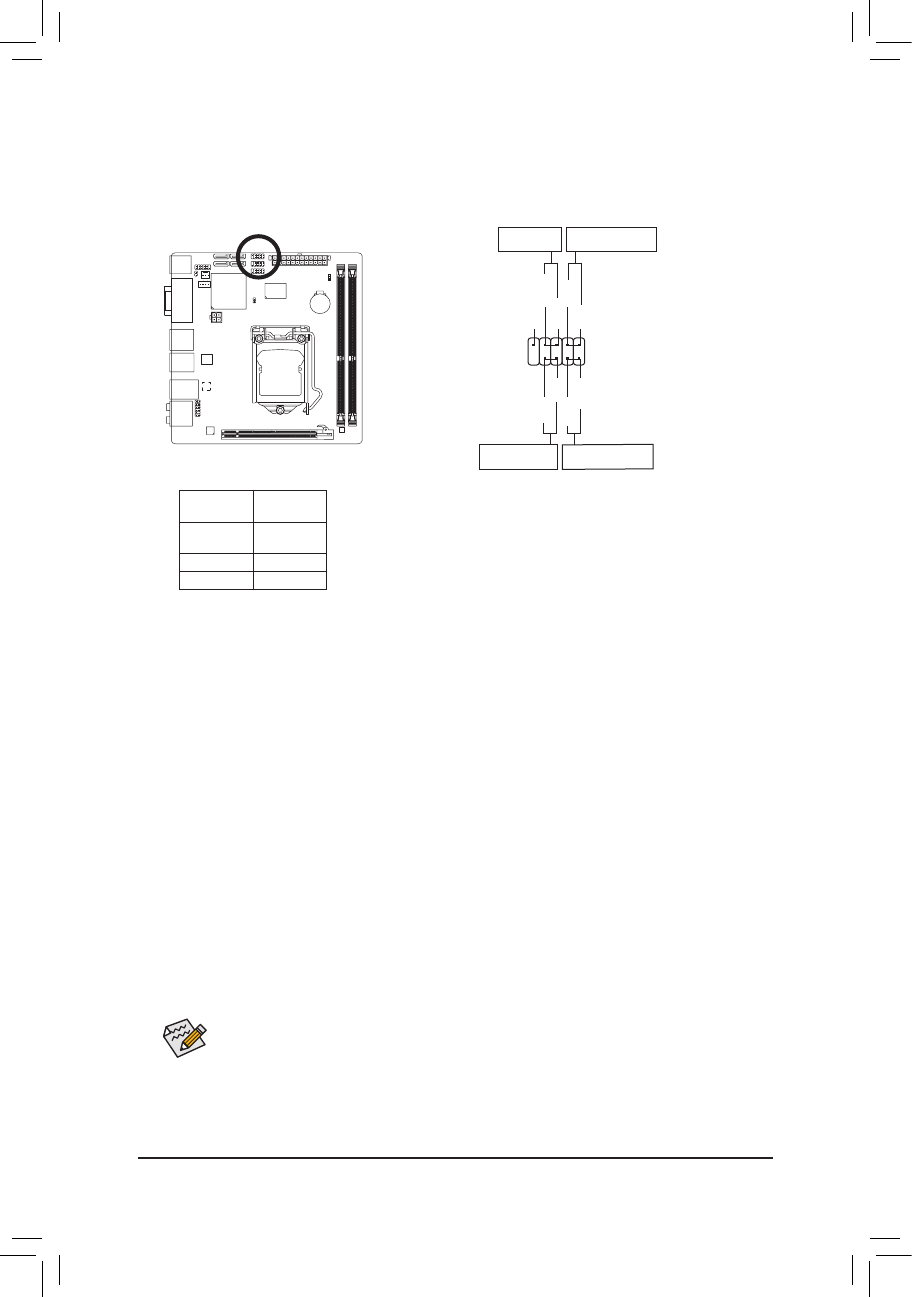

6) F_PANEL (Разъем фронтальной панели)
Подключите, соблюдая полярность (см. рис.), к контактной группе F_PANEL кнопки Power (питание),
Reset (сброс) и индикатор статуса системы (MSG), расположенный на корпусе системного блока.
Обязательно соблюдайте полярность при подключении разъёмов.
•
PW
контакты кнопки включения (Power) (красный)
Подключите провода системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенный
образом (за дополнительной информацией обратитесь к Главе 2, разделы BIOS Setup и Power
management Setup).
•
HD
контакты индикатора активности HDD (синий)
Подключите провода индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
•
RES
контакты кнопки сброса (Reset) (зеленый)
Подключите провода системной кнопки Reset к соответствующим контактам на фронтальной
панели. Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке
компьютера.
•
NC
(фиолетовый)
Не используется.
•
Контакты идикатора статуса системы
MSG
(Message/Sleep LED) (желтый)
У разных моделей корпусов дизайн передней панели корпуса может отличаться. Как
правило на фронтальной панели представлены группы контактов системного динамика,
кнопок Power и Reset, индикатора активности жесткого диска и др. Обязательно проверьте
полярность после подключения всех проводов до включения ПК.
10
9
2
1
RES-
HD+
RES+
HD-
PW+
MSG+
PW
-
MSG-
NC
Индикатор активности
HDD
Разъём кнопки
сброса (Reset)
Индикатор статуса
системы (MSG)
Разъём кнопки
включения (Power)
Подключите индикатор статуса системы к разъему фронтальной панели. После
включения системы светодиодный индикатор начнет светиться. Когда система
находится в режиме S1, индикатор мигает. Светодиодный индикатор полностью
отключается в те моменты, когда система переходит в режимы S3/S4 или
полностью выключена (режим S5).
Статус
системы
Состояние
индикатора
S0
Горит
постоянно
S1
Мигает
S3/S4/S5
Выключен
