Инсталляция аппаратного обеспечения

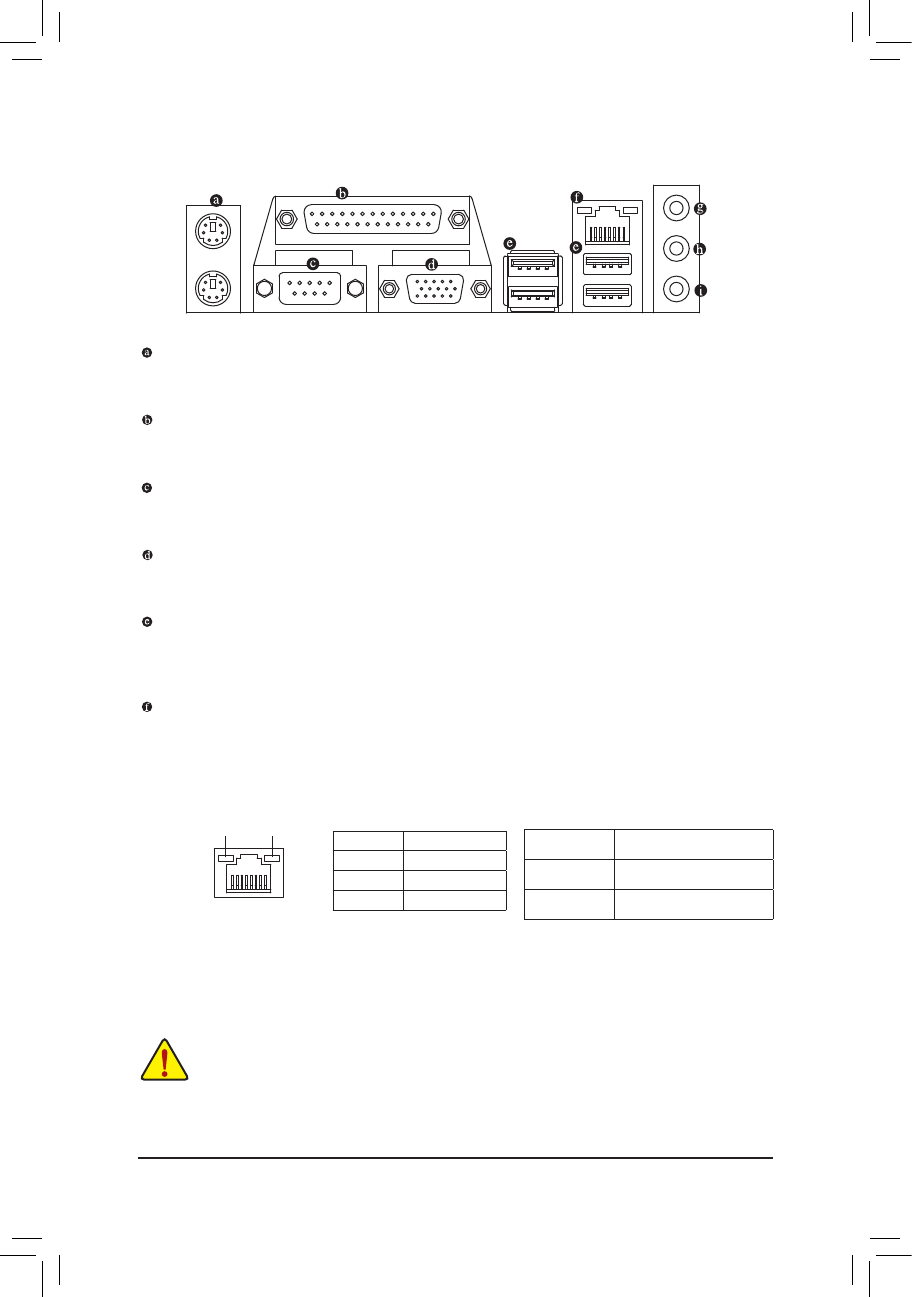

1-4 Интерфейсные разъемы на задней панели
PS/2 порты клавиатуры и мыши
Верхний (зеленый) порт предназначен для подключения PS/2-мыши, а нижний (фиолетовый) -
для PS/2-клавиатуры.
Параллельный LPT-порт
Этот порт (также называемый принтерным) предназначен для подключения периферийных
устройств с LPT-интерфейсом, таких как принтер, сканер и др.
Последовательный COM-порт
Этот порт предназначен для подключения периферийных устройств с COM-интерфейсом, таких
как мышь, модем, джойстик и др.
D-Sub Port
Порт D-Sub (15-контактный D-Sub разъем) предназначен для подключения встроенной
видеоподсистемы к монитору, который поддерживает соединение D-Sub.
Порт USB 2.0/1.1
USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Прежде чем удалять кабель из сетевой розетки RJ-45, размещенной на задней панели
•
системной платы, разорвите соединение с активным сетевым устройством, отключив от
него LAN-кабель, а уже затем отключите кабель от разъема на системной плате.
Во избежание механических и электрических повреждений удалять кабель следует
•
аккуратно в направлении перпендикулярном задней стенке корпуса ПК (не раскачивая и
не изгибая).
Состояние
Пояснения*
Оранжевый
1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора
Пояснения
Мигает
Осуществляется прием и
передача данных
Выключен
Прием и передача данных
отсутствуют
* Скорость соединения или
пропускная способность
