Инсталляция аппаратного обеспечения
- 12 -

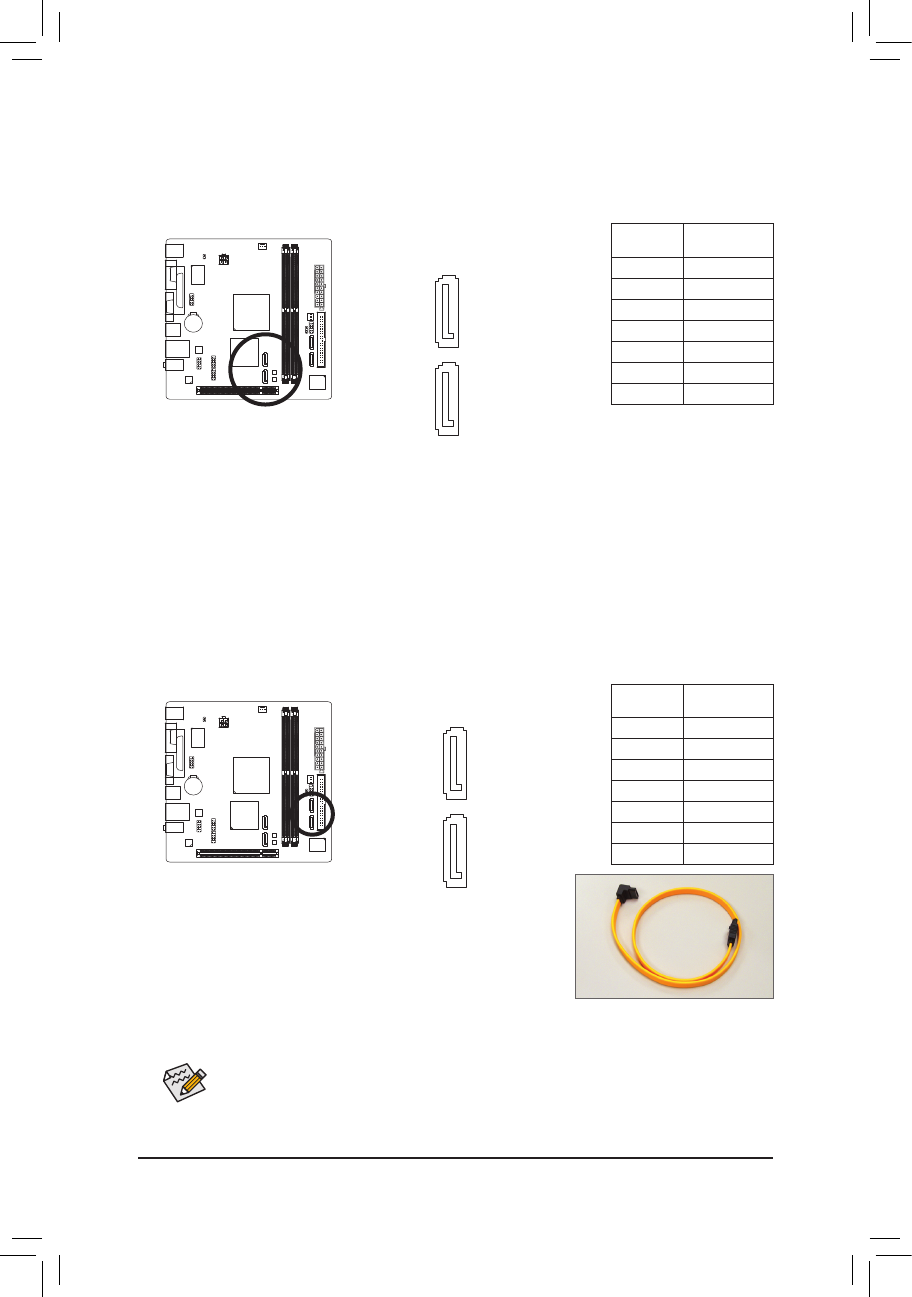

6) SATA2_0/1 (Разъем интерфейса SATA 3 Гбит/с, контроллер чипсета NM10)
Разъем SATA соответствует спецификации SATA II и совместим с базовым стандартом SATA
(пиковая пропускная способность 1,5 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем
на плате обеспечивает подключение одного SATA-устройства.
SATA2_0
SATA2_1
1
G.QBOFM
7
G.QBOFM
7) GSATA2_0/1 (Разъем интерфейса SATA 3 Гбит/с, контроллер GIGABYTE SATA2)
Разъем SATA соответствует спецификации SATA II и совместим с базовым стандартом SATA
(пиковая пропускная способность 1,5 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем
на плате обеспечивает подключение одного SATA-устройства. Контроллер GIGABYTE SATA2
предоставляет возможность организовать для дисковой подсистемы RAID-массив уровня 0, 1 и
JBOD. Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5,
"Конфигурирование жестких SATA-дисков".
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
системе установлены более двух дисков, общее их количество должно быть четным.
Подключите Г-образный разъем
интерфейсного кабеля к SATA
жесткому диску.
GSATA2_1
GSATA2_0
1
G.QBOFM
7
G.QBOFM
Нумерация
контактов
Пояснения
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
Нумерация
контактов
Пояснения
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
