- 11 -

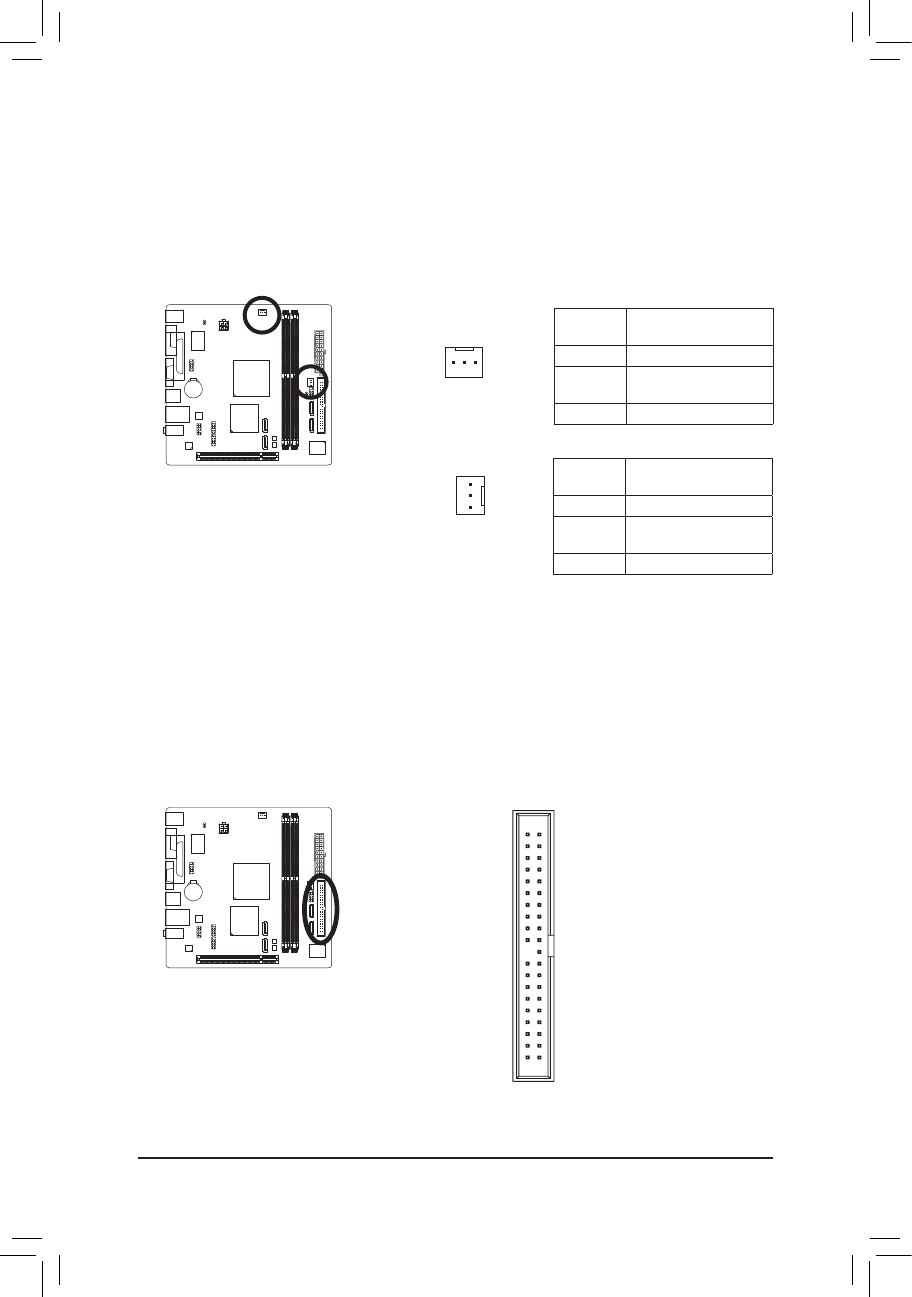

Инсталляция аппаратного обеспечения
3/4) CPU_FAN/SYS_FAN (Разъемы вентиляторов)
На системной плате установлен 3-контактный разъем (CPU_FAN) для подключения вентилятора
системы охлаждения ЦП и 3-контактный (SYS_FAN) для системного вентилятора. Подключая
вентиляторы к этим разъемам, соблюдайте полярность (черный провод кабеля соответствует
контакту "Земля"). Системная плата поддерживает возможность регулировки скорости
вращения вентилятора ЦП. Для обеспечения необходимого теплорассеивания рекомендуется
задействовать системный вентилятор, который выводит нагретые воздушные массы за пределы
корпуса ПК.
SYS_FAN
1
CPU_FAN
SYS_FAN
1
CPU_FAN
5) IDE (Разъем IDE-интерфейса)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.
2
40
1
39
Нумерация
контактов
Пояснения
1
GND
2
12 В / Контроль скорости
вращения
3
Sense (контакт датчика)
Нумерация
контактов
Пояснения
1
GND
2
12 В / Контроль скорости
вращения
3
Sense (контакт датчика)
