Инсталляция аппаратного обеспечения
- 14 -

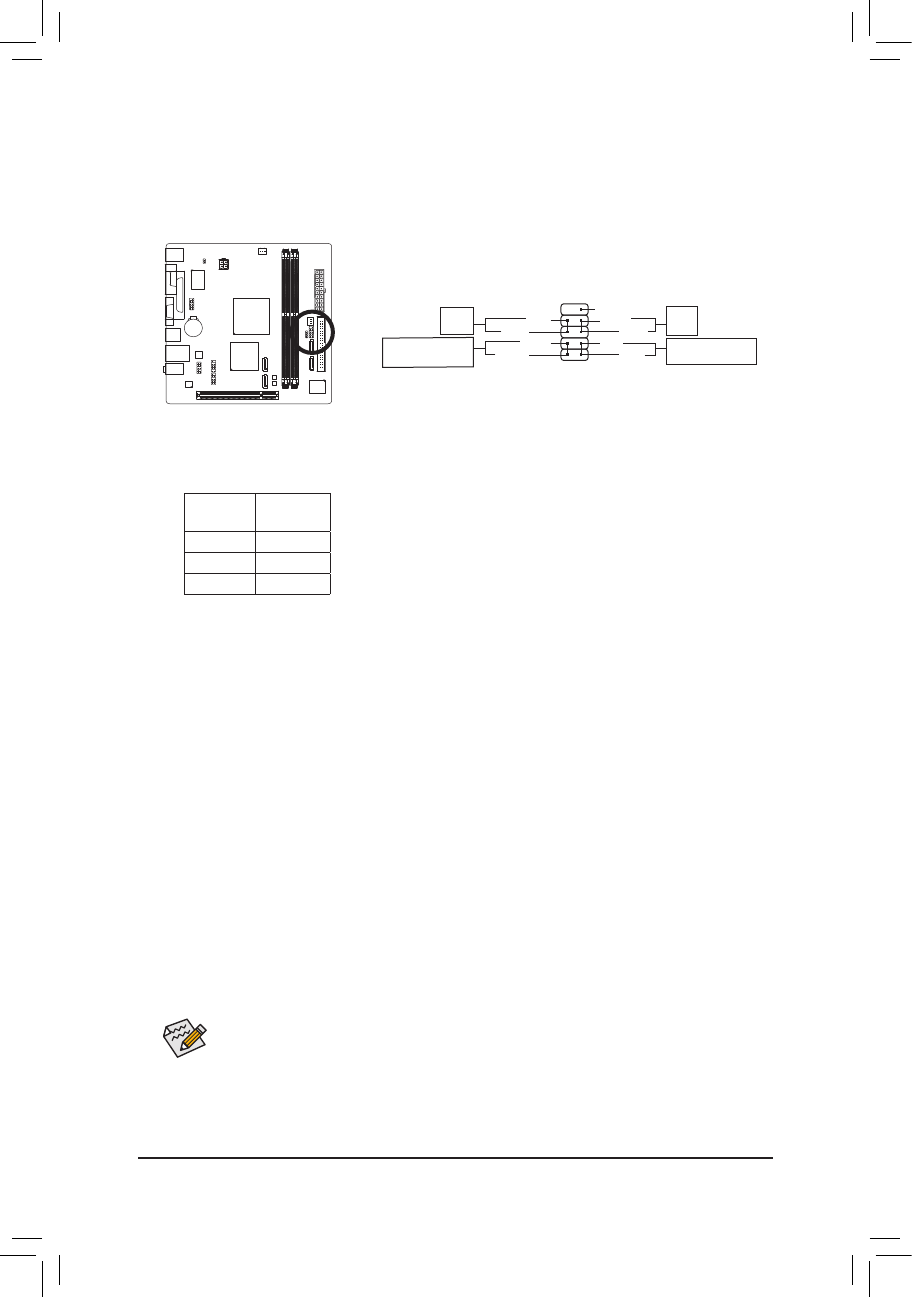

10) F_PANEL (Разъем фронтальной панели)
•
PW
(Кнопка Power):
Подключите кабель системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенным
образом (за дополнительной информацией обратитесь к Главе 2, разделы BIOS Setup и Power
management Setup)
•
HD (Индикатор активности жесткого диска):
Подключите кабель индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
•
RES
(Кнопка Reset):
Подключите кабель системной кнопки Reset к соответствующим контактам на фронтальной
панели. Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке
компьютера.
•
NC
:
Зарезервирован.
•
MSG/PWR
(Индикаторы Message/Power/Sleep LED, желтый/фиолетовый провод):
Подключите индикатор статуса системы к разъему фронтальной
панели. После включения системы светодиодный индикатор начнет
светиться. Когда система находится в режиме S1, индикатор мигает.
Светодиодный индикатор полностью отключается в те моменты,
когда система переходит в режимы S3/S4 или полностью выключена
(режим S5).
1
2
9
10
NC+
MSG-
PW-
MSG+
PW+
Индикаторы Message/
Power/Sleep LED
Кнопка
Power
HD-
RES+
HD+
RES-
Индикатор активности
жесткого диска
Кнопка
Power
Статус
системы
LED
S0
Активен
S1
Мигает
S3/S4/S5
Отключен
К этой контактной группе подключаются кнопка питания Power switch, кнопка перезагрузки Reset и
индикатор статуса системы, которые расположены на передней панели корпуса. Подключая эти
провода, соблюдайте полярность.
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. Обычно на фронтальной панели представлены группы кнопок и индикаторов:
Power, Reset, индикатора активности жесткого диска, индикатор состояния системы и др.
Подключая эти устройства к разъему на плате, удостоверьтесь, что вы соединяете их
правильно и с соблюдением полярности.
