Инсталляция аппаратного обеспечения
- 16 -

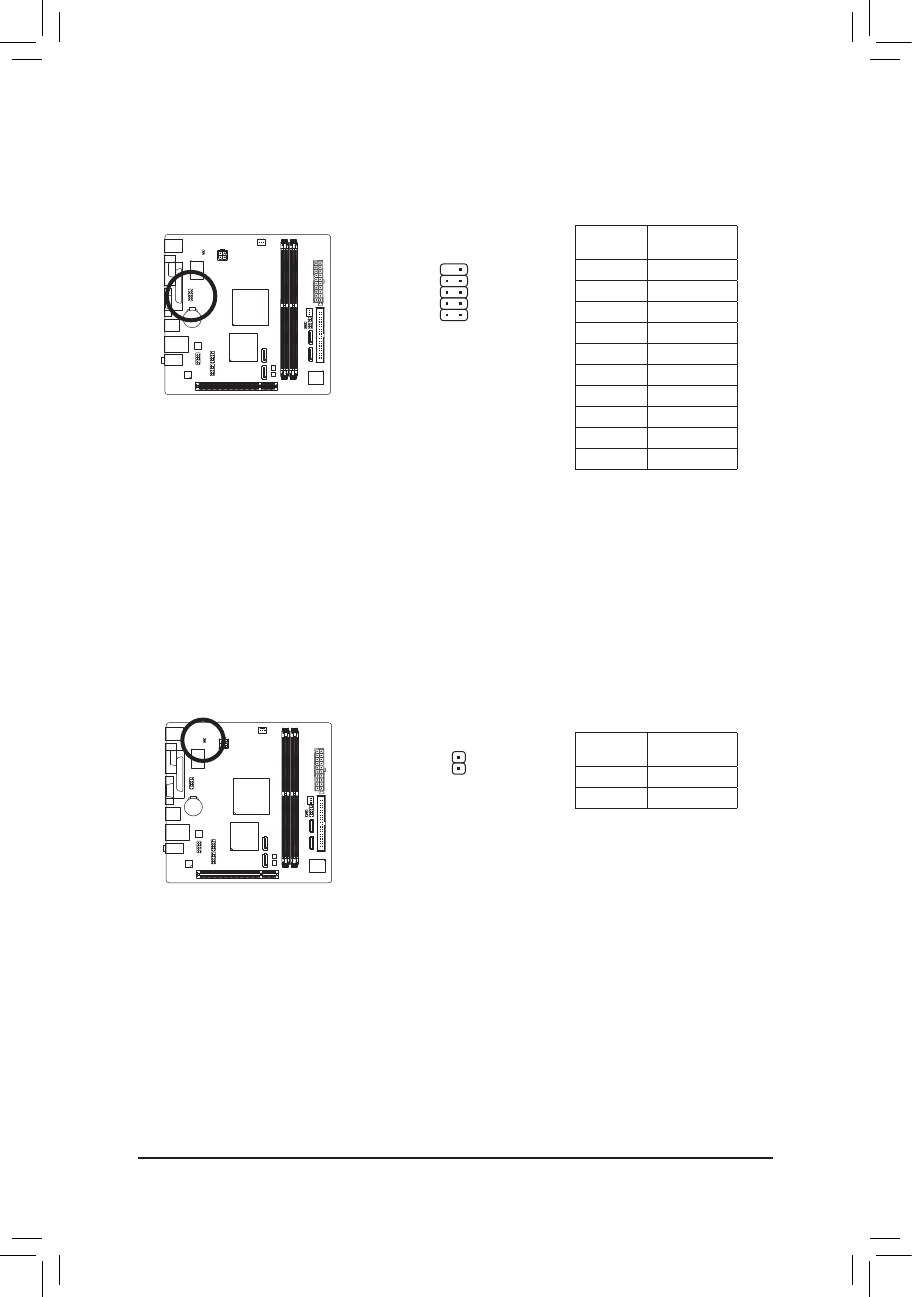

13) COMB (Разъем последовательного порта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
10
9
2 1
Нумерация
контактов
Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND
6
NDSR-
7
NRTS-
8
NRTS-
9
NRI-
10
No Pin
14) CI (Разъем датчика вскрытия корпуса)
Подключите датчик вскрытия корпуса к контактам CI-разъема на системной плате. Данная
функция работает на ПК, корпус которых оснащен соответствующим датчиком.
1
Нумерация
контактов
Пояснения
1
Signal
2
GND
