Инсталляция аппаратного обеспечения
- 10 -
G.QBOFM
11
1
20
10
ATX
ATX:

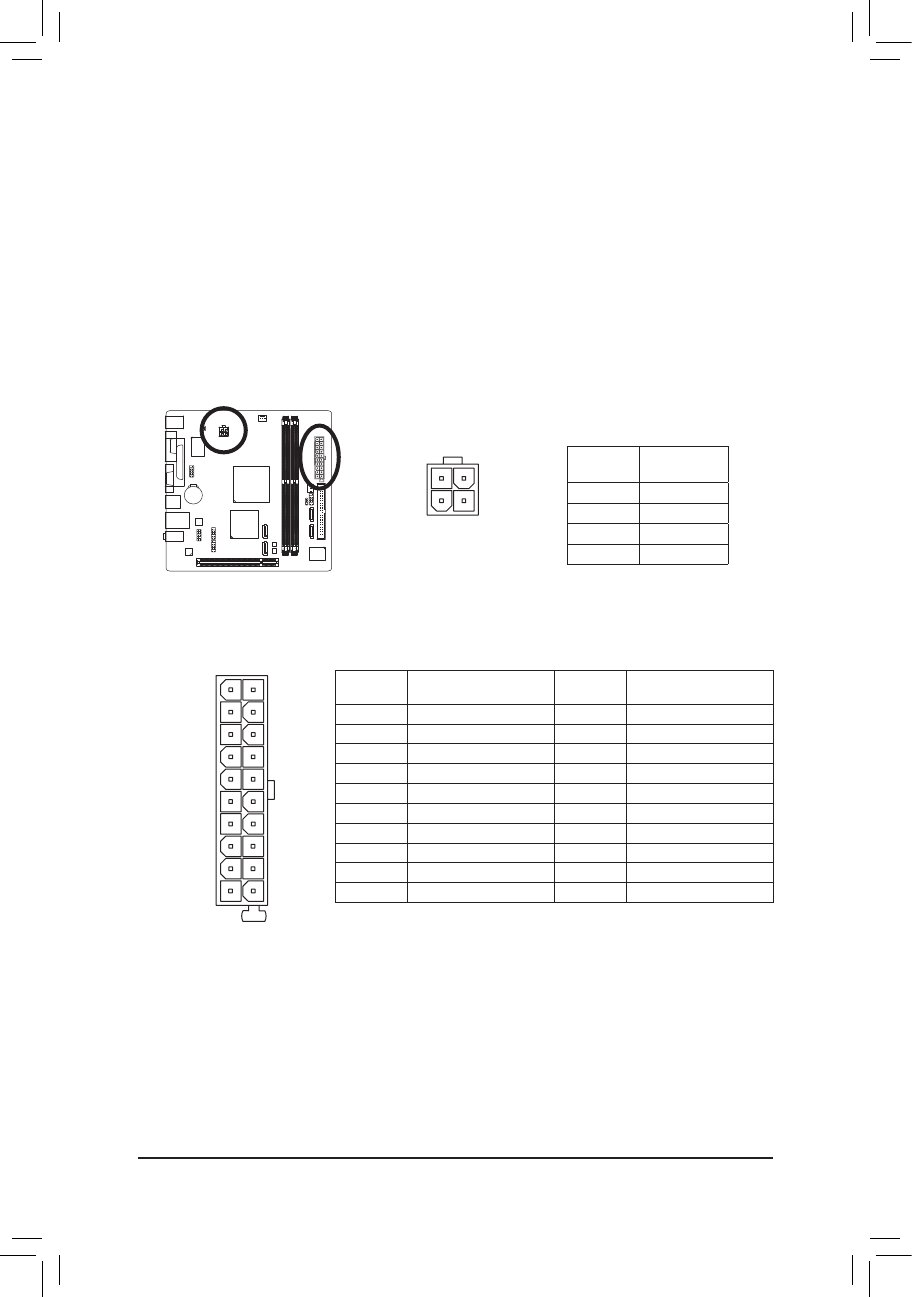

1/2) ATX_12V/2x2 12V ATX (4-контактный разъем питания 12 В и 20-контактный
основной ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 20-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен
для питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
ATX_12V
1
3
2
4
ATX_12V:
Нумерация
контактов
Пояснения
1
GND
2
GND
3
12 В
4
12 В
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1
3,3V
11
3,3V
2
3,3V
12
-12V
3
GND
13
GND
4
+5V
14
PS_ON (soft On/Off)
5
GND
15
GND
6
+5V
16
GND
7
GND
17
GND
8
Power Good
18
-5V
9
5VSB (stand by +5V)
19
+5V
10
+12V
20
+5V
