GA-8I865PE-TW Motherboard
English
20) INFO_LINK

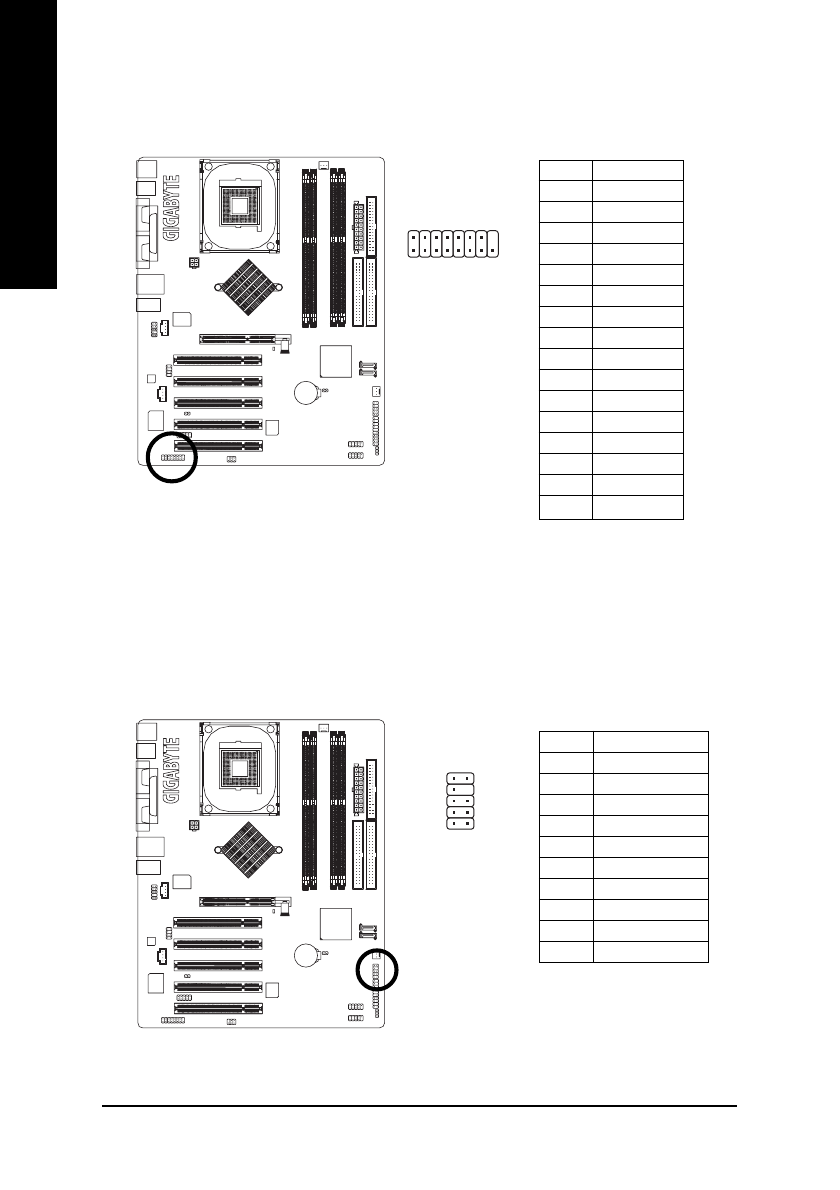

This connector allows you to connect some external devices to provide you extra function. Check the
pin assignment while you connect the external device cable. Please contact your nearest dealer for
optional external device cable.
Pin No.
Definition
1
SMBCLK
2
VCC
3
SMBDATA
4
GPIO
5
GND
6
GND
7
No Pin
8
NC
9
+12V
10
+12V
1
2
9
10
19) GAME (GAME Connector)
This connector supports joystick, MIDI keyboard and other relate audio devices.
Pin No.
Definition
1
VCC
2
GRX1_R
3
GND
4
GPSA2
5
VCC
6
GPX2_R
7
GPY2_R
8
MSI_R
9
GPSA1
10
GND
11
GPY1_R
12
VCC
13
GPSB1
14
MSO_R
15
GPSB2
16
No Pin
2
16
1
15
