- 27 -
Hardware Installation Process
English

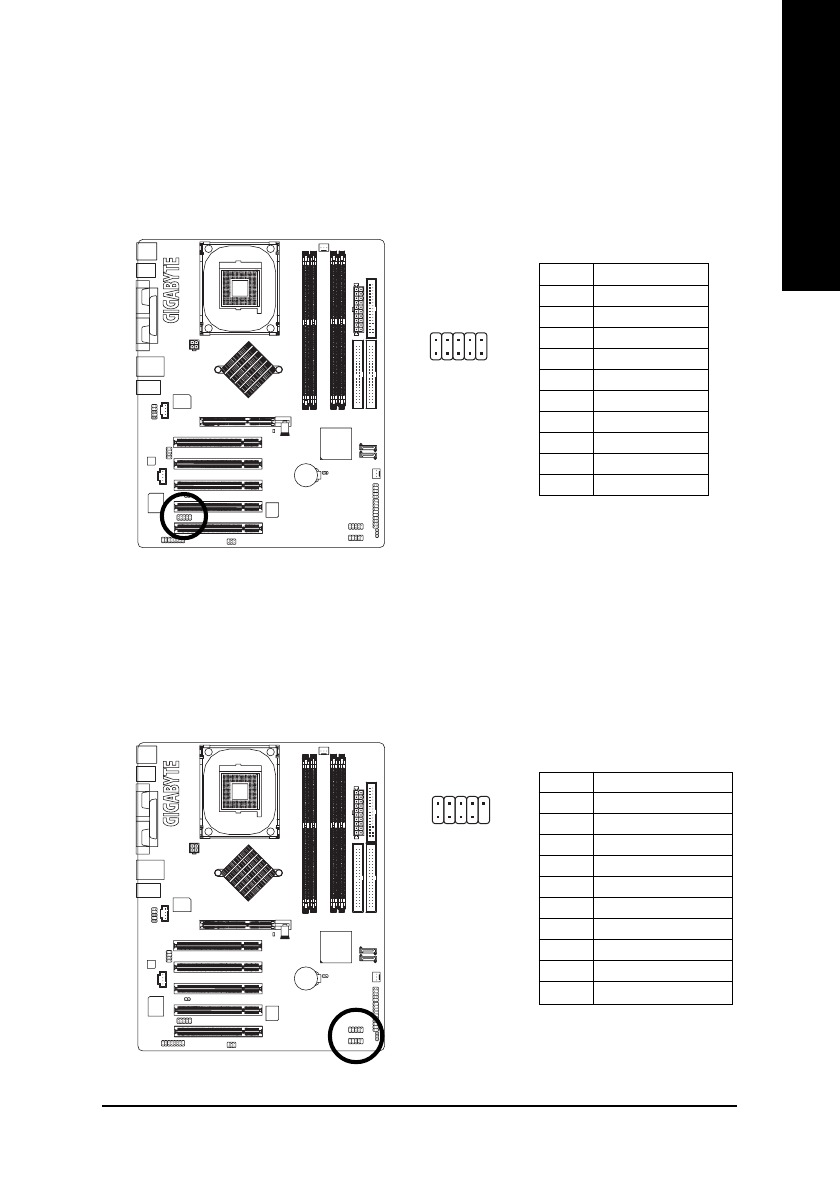

18) F_ USB1 / F_USB2 (Front USB Connector)
Be careful with the polarity of the front USB connector. Check the pin assignment carefully while you
connect the front USB cable, incorrect connection between the cable and connector will make the
device unable to work or even damage it. For optional front USB cable, please contact your local
dealer.
Pin No.
Definition
1
Power
2
Power
3
USB0 DX-/USB6 DX-
4
USB1 Dy-/USB7 Dy-
5
USB0 DX+/USB6 DX+
6
USB1 Dy+/USB7 Dy+
7
GND
8
GND
9
No Pin
10
NC
1
2
9
10
17) IR_CIR
To enable the IR/CIR function on the board, you are required to purchase an option IR/CIR module. To
use IR function only, please connect IR module to Pin1 to Pin5. Be careful with the polarity of the IR/
CIR connector. Check the pin assignment carefully while you connect the IR/CIR cable, incorrect
connection between the cable and connector will make the device unable to work or even damage it.
For optional IR/CIR cable, please contact your local dealer.
1
6
5
10
Pin No.
Definition
1
VCC
2
NC
3
IRRX
4
GND
5
IRTX
6
NC
7
CIRRX
8
+5VSB
9
CIRTX
10
NC
