- 19 -
Hardware Installation Process
English
3
1
4
2

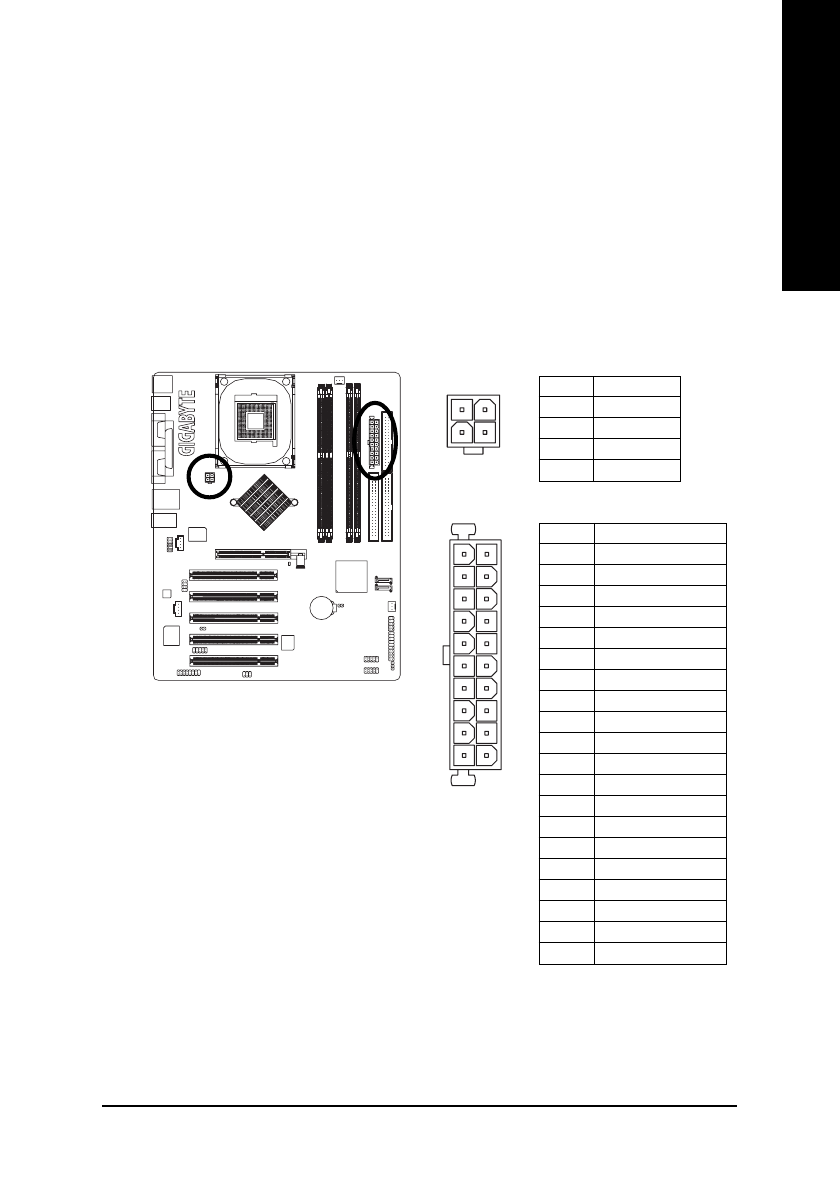

1/2) ATX_12V/ATX (Power Connector)
With the use of the power connector, the power supply can supply enough stable power to all the
components on the motherboard. Before connecting the power connector, please make sure that all
components and devices are properly installed. Align the power connector with its proper location on
the motherboard and connect tightly.
The ATX_12V power connector mainly supplies power to the CPU. If the ATX_12V power connector
is not connected, the system will not start.
Caution!
Please use a power supply that is able to handle the system voltage requirements. It is
recommended that a power supply that can withstand high power consumption be used (300W or
greater). If a power supply is used that does not provide the required power, the result can lead to an
unstable system or a system that is unable to start.
20
11
10
1
Pin No.
Definition
1
GND
2
GND
3
+12V
4
+12V
Pin No.
Definition
1
3.3V
2
3.3V
3
GND
4
VCC
5
GND
6
VCC
7
GND
8
Power Good
9
5V SB(stand by +5V)
10
+12V
11
3.3V
12
-12V
13
GND
14
PS_ON(softOn/Off)
15
GND
16
GND
17
GND
18
-5V
19
VCC
20
VCC
