- 23 -
Hardware Installation Process
English

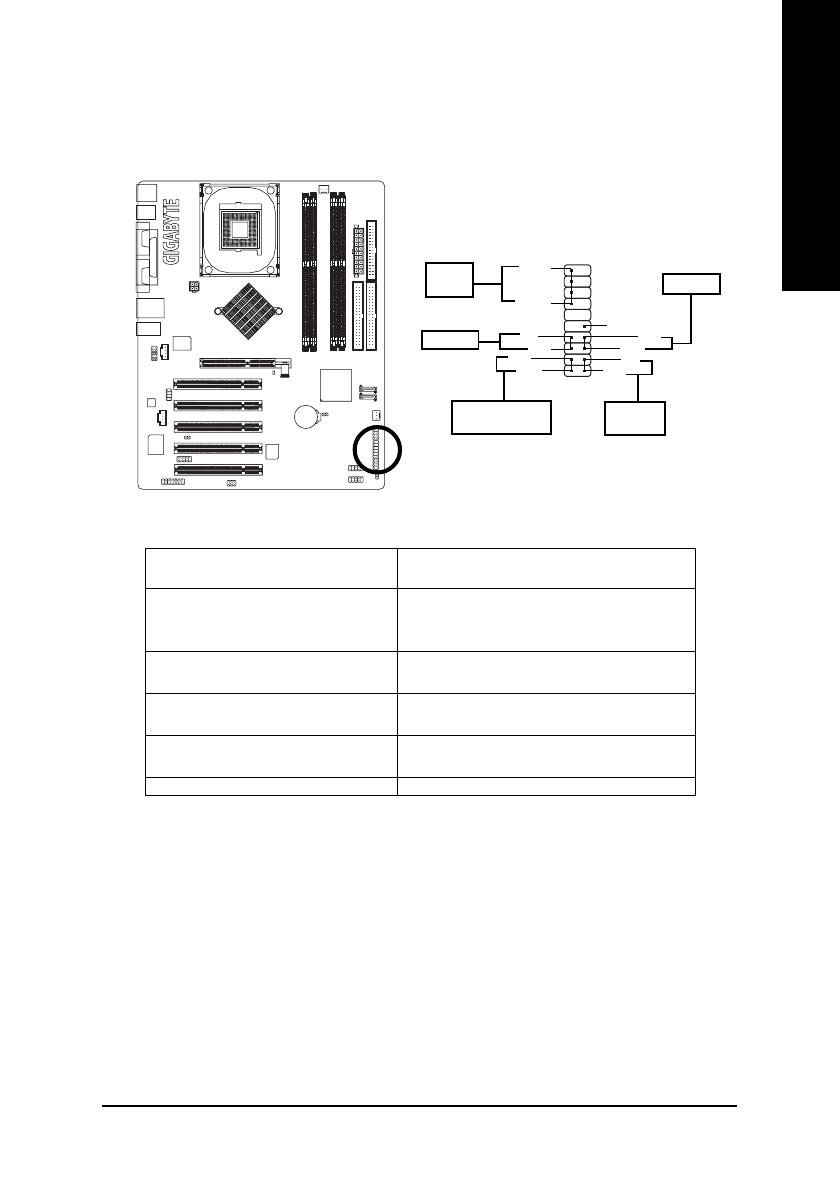

10) F_PANEL (2x10 pins connector)
Please connect the power LED, PC peaker, reset switch and power switch etc. of your chassis front panel
to the F_PANEL connector according to the pin assignment below.
HD (IDE Hard Disk Active LED)
Pin 1: LED anode(+)
(Blue)
Pin 2: LED cathode(-)
SPEAK (Speaker Connector)
Pin 1: VCC(+)
(Amber)
Pin 2- Pin 3: NC
Pin 4: Data(-)
RES (Reset Switch)
Open: Normal Operation
(Green)
Close: Reset Hardware System
PW (Power Switch)
Open: Normal Operation
(Red)
Close: Power On/Off
MSG (Message LED/ Power/ Sleep LED)
Pin 1: LED anode(+)
(Yellow)
Pin 2: LED cathode(-)
NC ( Purple)
NC
SPEAK-
SPEAK+
20
Speaker
Connector
19
IDE Hard Disk
Active LED
Reset Switch
2
Power Switch
MSG+
MSG-
M e s s a g e L E D / P o w e r /
Sleep LED
PW-
PW+
1
HD+
HD-
RES+
RES-
NC
