GA-8I865PE-TW Motherboard
English

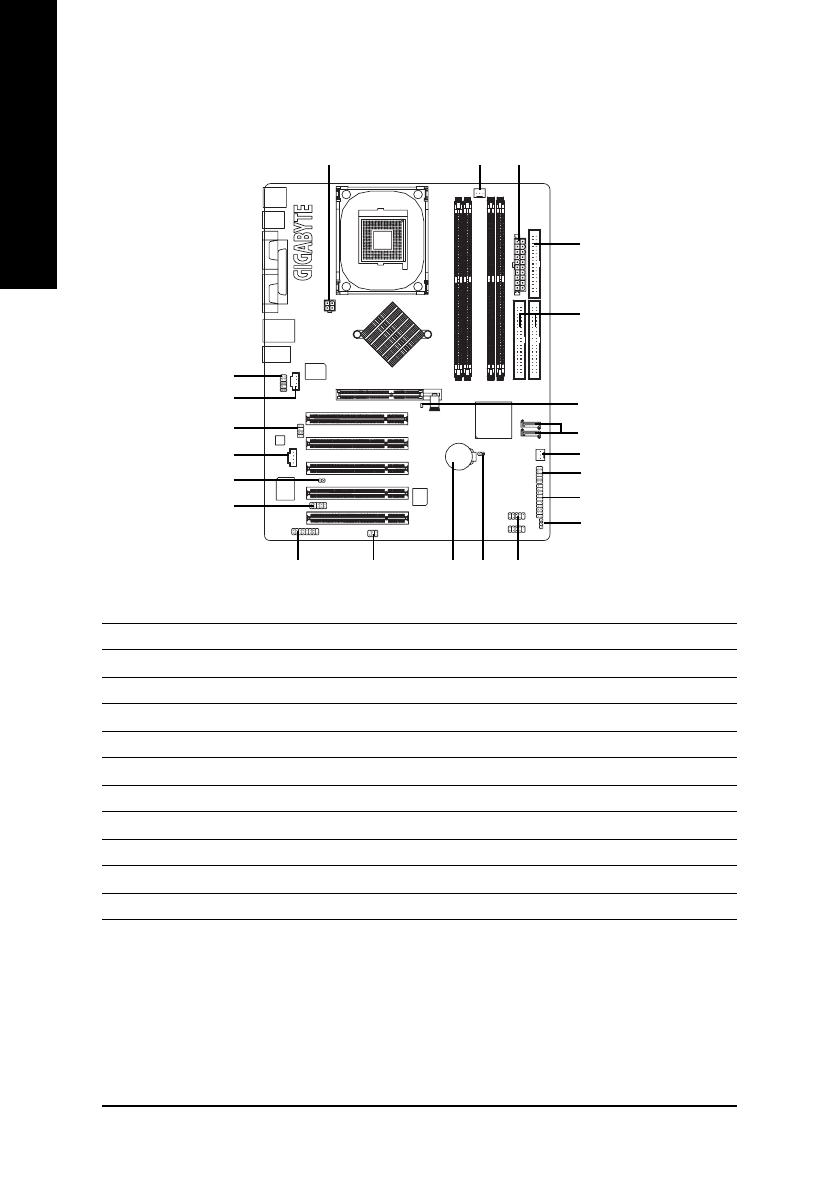

Step 4-2: Connectors & Jumper Setting Introduction
1
3
2
5
6
9
20
17
18
21
13
4
19
7
11
10
16
14
12
22
1) ATX_12V
2) ATX (Power Connector)
3) CPU_FAN
4) SYS_FAN
5) FDD
6) IDE1 / IDE2
7) SATA0 / SATA1
8) 2X_DET
9) PWR_LED
10) F_PANEL
11) BAT
12) F_AUDIO
13) SUR_CEN
14) CD_IN
15) AUX_IN
16) SPDIF_IO
17) IR_CIR
18) F_USB1 / F_USB2
19) GAME
20) INFO_LINK
21) CI
22) CLR_CMOS
8
15
