- 29 -
Hardware Installation Process
English

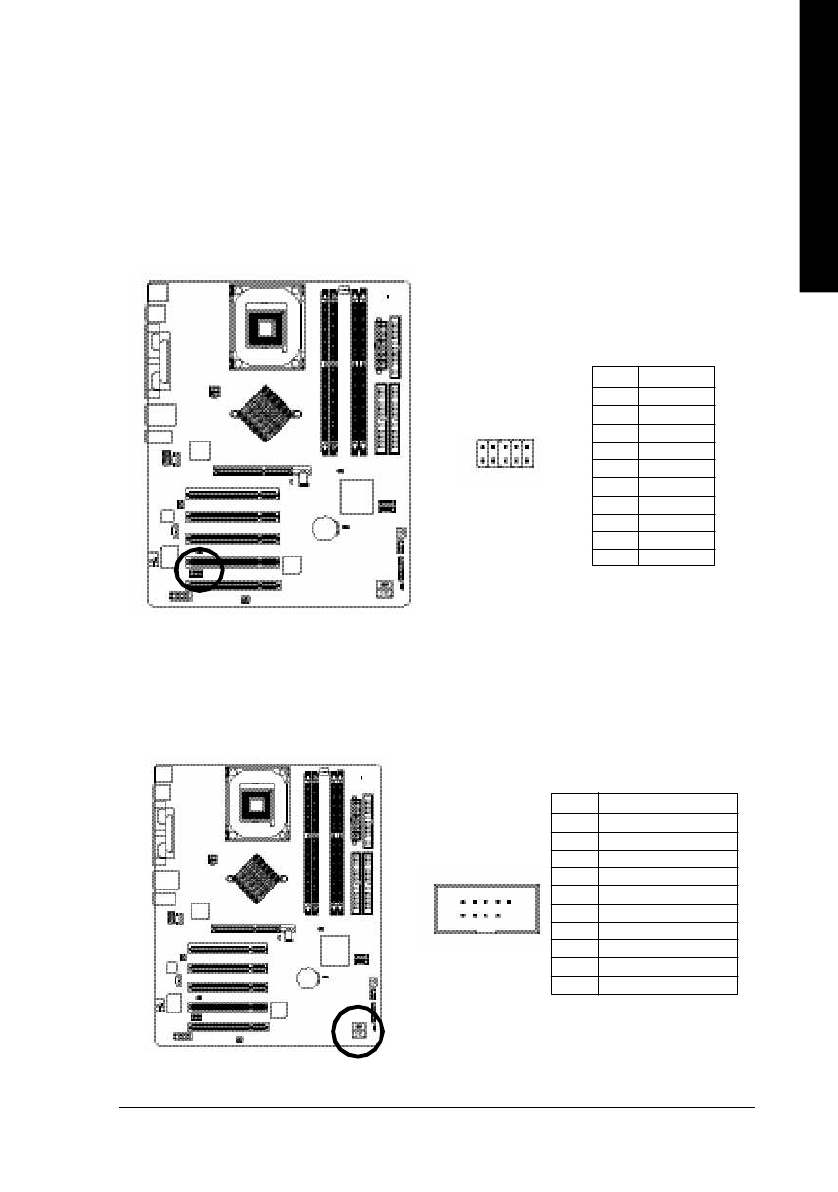

17) IR_CIR
M ake sure the pin 1 on the IR device is aling with pin one the connector. To enable the IR/CIR function
on the board, you are required to pur chase an option IR/CIR m odule. For detail inform ation please
contact your auther ized Giga-By te distributor. To use IR function on ly, please c onnect IR m o dule to
Pin1 to Pin5.
Be ca reful with the polar ity of th e IR/CIR c onnector. Check the pin assig nm ent care fully while you
connect the IR/CIR cable, incorrect c onnection between the cab le and connector will m a ke the device
unable to work or even dam ag e it. For optional IR/CIR cable, pleas e contact your loc al dealer.
Pin No. Definition
1
VCC
2
NC
3
IRRX
4
GND
5
IRT X
6
NC
7
CIRRX
8
VCC
9
CIRTX
10
NC
5
10
1
6
18) F_ USB1 / F_USB2(Front USB Connector, Yellow )
Be car eful with the polarity of the F_ USB connector. Check the pin ass ignm ent car efully while you
connect the F_USB cable, incorrect connection between the cable and connector will m ake the device
unable to work or even dam age it. For optional F_USB cable, please contact your local dealer.
2
10
1
9
Pin No. Definition
1
Power
2
Power
3
USB0 DX-/USB6 DX-
4
USB1 Dy-/USB7 Dy-
5
USB0 DX+/USB6 DX+
6
USB1 Dy+/USB7 Dy+
7
GND
8
GND
9
No Pin
10
NC
