- 25 -
Hardware Installation Process
English

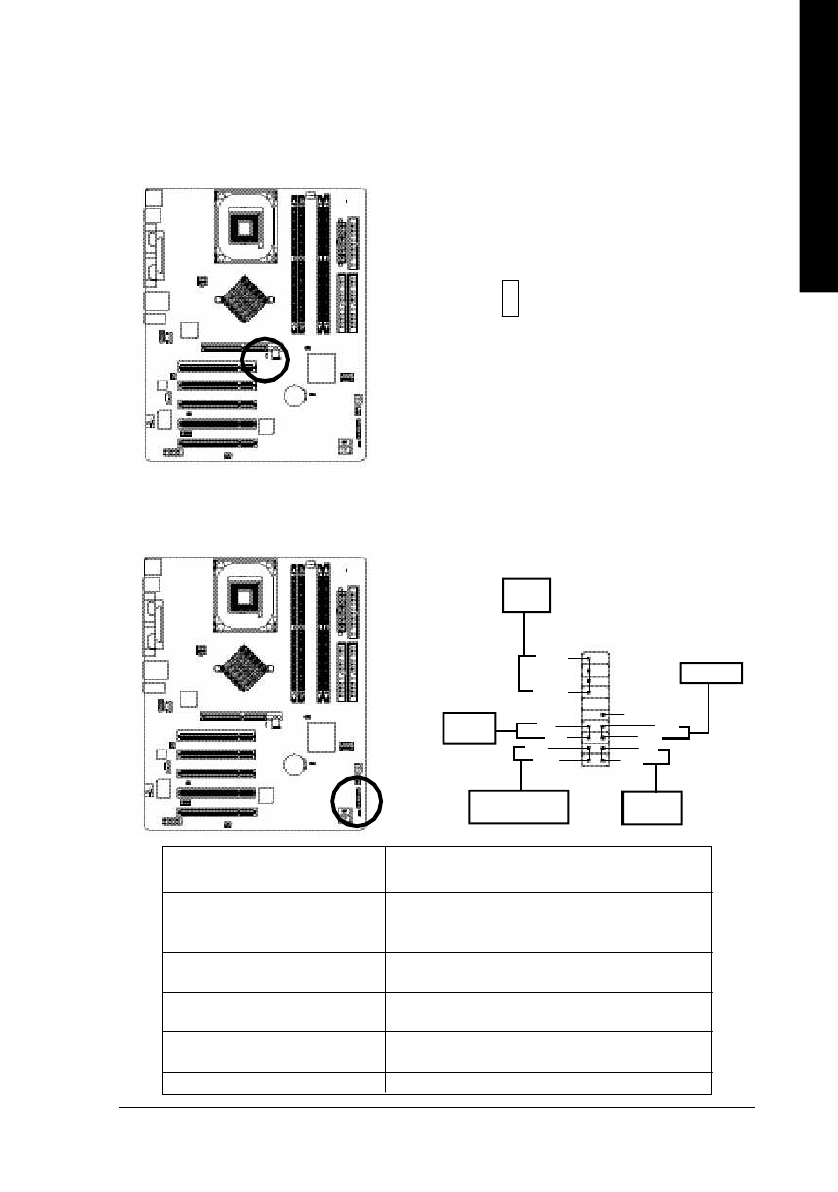

10) F_PANEL (2x10 pins connector)
Please connect the power LED, PC peaker, reset switch and power switch etc of your chassis front panel
to the F_PANEL connector according to the pin assignm ent above.
HD (IDE Hard Disk Ac tive LED)
Pin 1: LED anode(+)
(Blue)
Pin 2: LED c athode(-)
SPEAK (Speaker Connec tor)
Pin 1: VCC(+)
(Amber)
Pin 2- Pin 3: NC
Pin 4: Data(-)
RES (Reset Switc h)
Open: Normal Operation
(Green)
Close: Reset Hardware System
PW (Soft Power Connec tor)
Open: Normal Operation
(Red)
Close: Power On/Off
MSG(Message LED/Power/
Pin 1: LED anode(+)
Sleep LED)(Yellow)
Pin 2: LED c athode(-)
NC( Purple)
NC
9) 2X_DET
When an AGP 2X (3.3V) card is installed the 2X_DET will light up, indicating a nonsupported graphics
card is inserted. Inform ing users that system m ight not boot up norm ally due to AGP 2X (3.3V) is not
supported by the chipset.
+
-
SPEAK-
SPEAK+
20
Speaker
Connector
1
19
ID E H ard Di sk
Ac tiv e L ED
Res et Swi tch
2
1
Sof t Po wer
Connector
1
MSG +
MSG -
Me s s a g e LED / Po w e r /
Sleep LED
PW -
PW +
1
HD +
HD-
1
R ES+
RES-
N C
1
