- 28 -
GA-8I865PE-L M otherboard
English

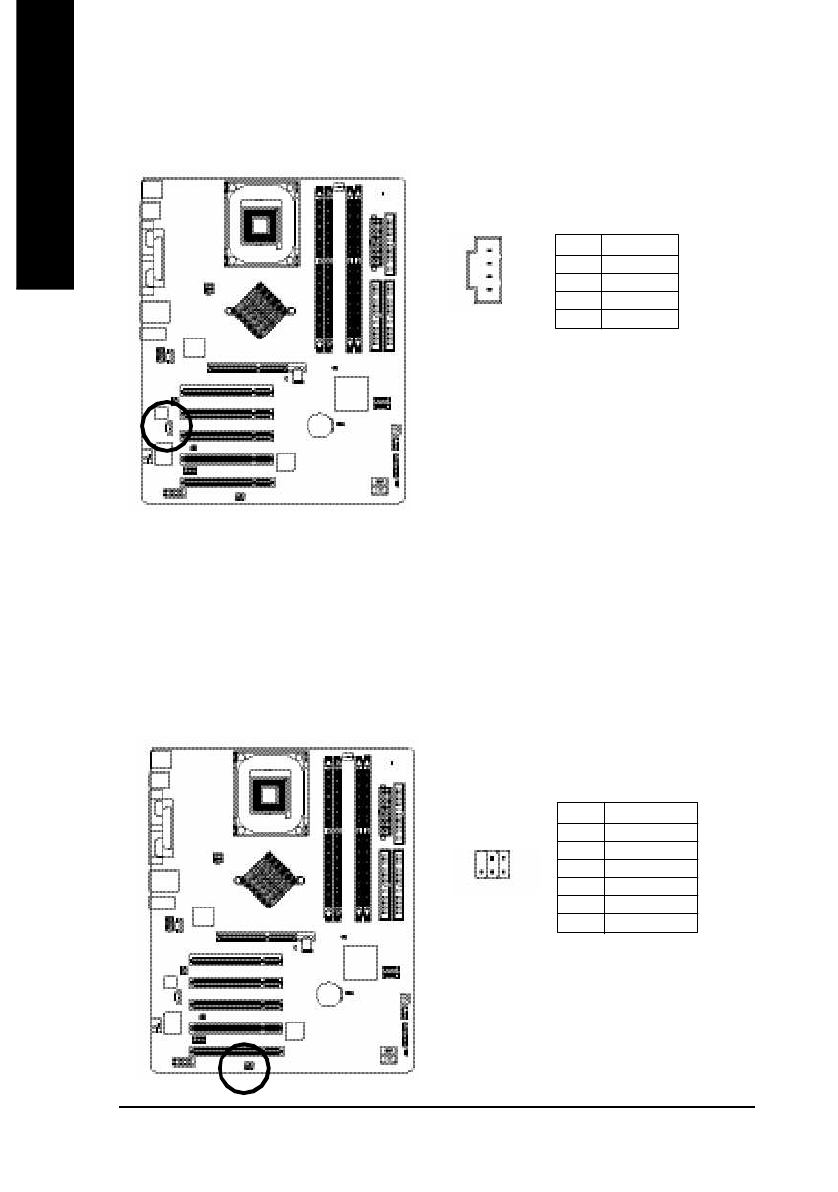

15) AUX_IN (AUX In Connector)
Connect other device(such as PCI TV Tunner audio out)to the connector.
Pin No. Definition
1
AUX-L
2
GND
3
GND
4
AUX_R
16) SPDIF_IO (SPDIF In/Out)
The SPDIF output is capable of providing digital audio to external speakers or com pressed AC3 data to
an exte rnal Dolby Dig ital Decoder. Use this featu re only when y our stereo sys tem has digita l input
function. Use SPDIF IN featu re only when you r device has dig ital output func tion.
Be ca reful with the polar ity of the SPDIF_IO connector. Check the pin assig nm ent care fully while you
connect the SPDIF_IO cable, incorr ect connectio n between the cable and con nector will m ake the
device una ble to work or even dam age it. For optional SPDIF_IO cab le, please contact your local
dealer.
Pin No. Definition
1
VCC
2
No Pin
3
SPDIF
4
SPDIFI
5
GND
6
GND
1
1
6
2
5
