Hardware Installation
- 27 -
English

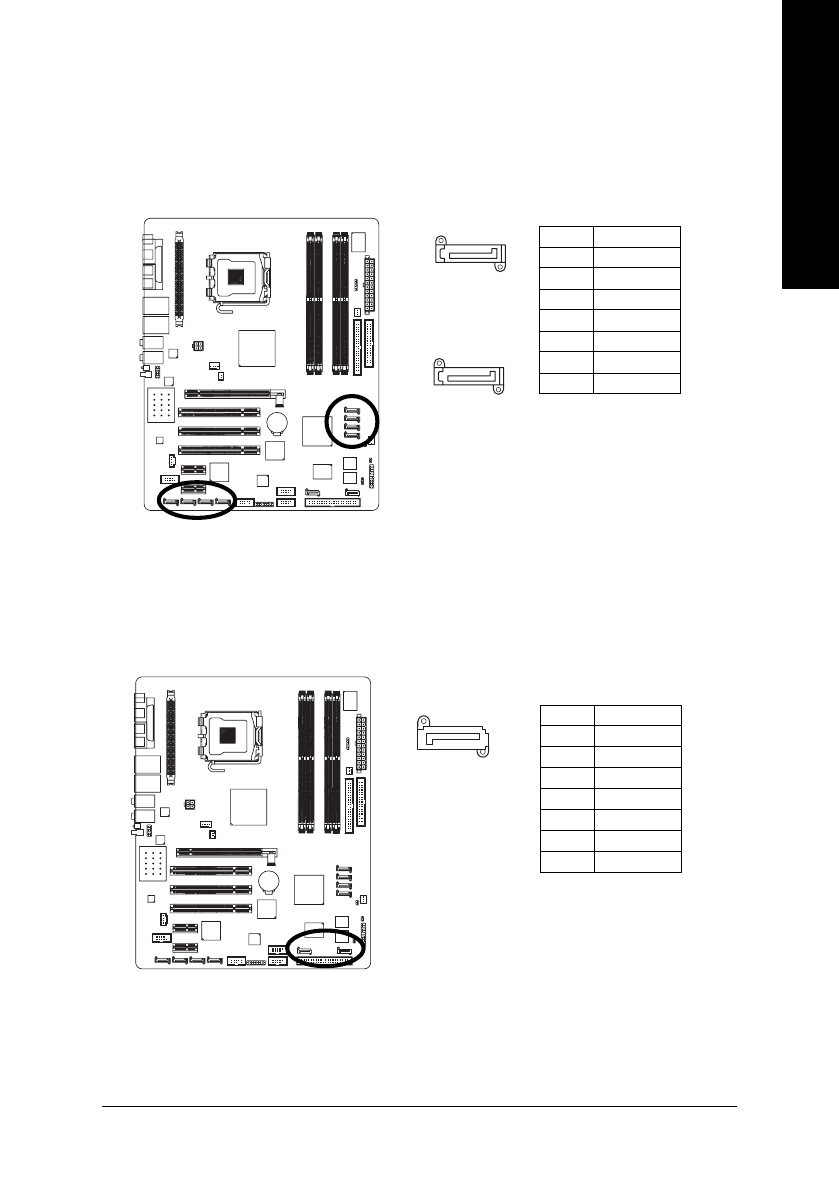

9) SATA0_SB/SATA1_SB/SATA2_SB/SATA3_SB (Serial ATA Connector, Controlled by ICH6R)
10) SATA0_SII/SATA1_SII/SATA2_SII/SATA3_SII (Serial ATA Connector, Controlled by SiI3114)
Serial ATA can provide 150MB/s transfer rate. Please refer to the BIOS setting for the Serial ATA
and install the proper driver in order to work properly.
Pin No.
Definition
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
1
7
SATA_SB
(Controlled by ICH6R)
SATA_SII
(Controlled by SiI3114)
11) SATA0_PR/SATA1_PR (Serial ATA II Connector, Controlled by PDC20779)
Serial ATA II can provide 300MB/s transfer rate. Please refer to the BIOS setting for the Serial ATA
II and install the proper driver in order to work properly.
Pin No.
Definition
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
1
7
SATA_PR
(Controlled by PDC20779)
1
7
