Hardware Installation
- 23 -
English
1-9

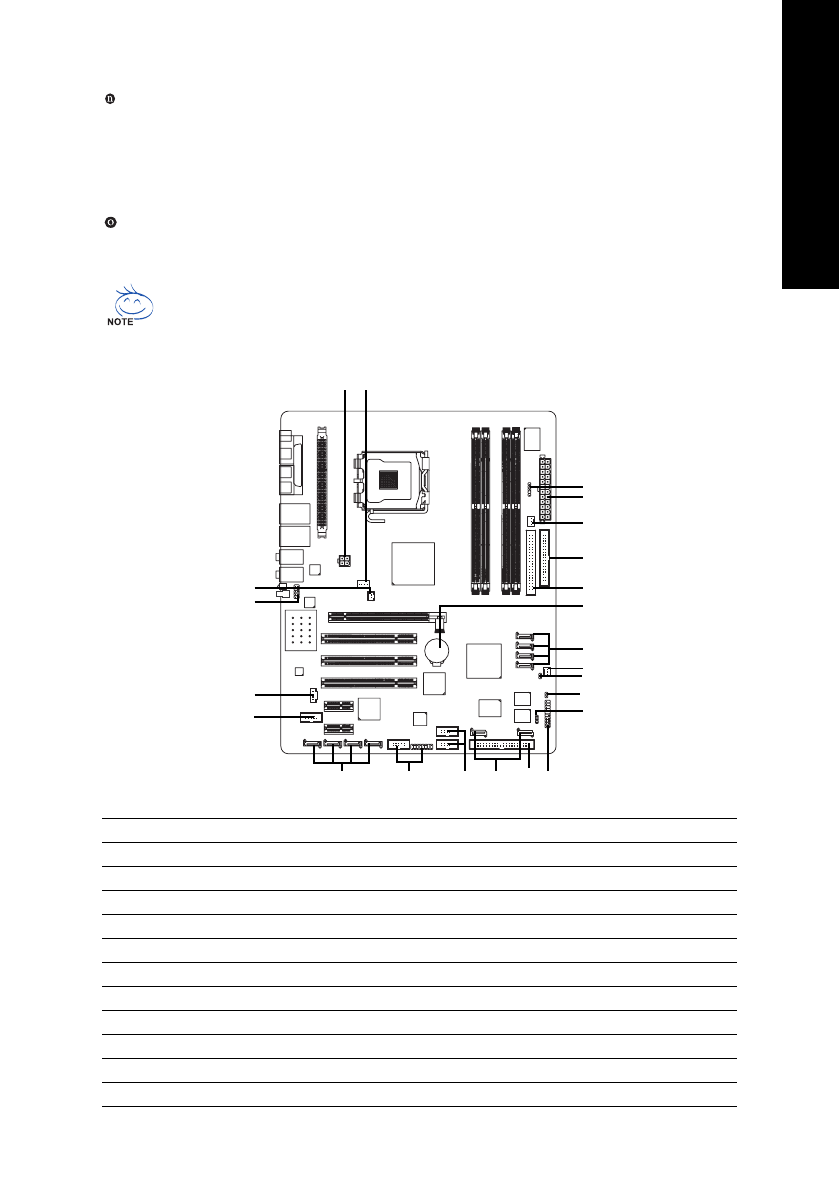

Connectors Introduction
You can use audio software to configure 2-/4-/6-/8-channel audio functioning.
WDSI (Wireless LAN LED)
Indicate the data activity status with the onboard wireless LAN . The led blinks every few seconds
when the onboard wireless LAN is on but has no data receiving/transimtting activity. The led stays
off when the onboard wireless LAN is off. The led blinks quickly when the onboard wireless LAN
is receiving/transmitting data.
WSMA (Wireless LAN Antenna Port)
Connect the dipolar antenna for the onboard wireless LAN.
1) ATX_12V
2) ATX (Power Connector)
3) C P U _ F A N
4) SYS_F AN
5) P W R _ F A N
6) N B _ F A N
7) F D D
8) IDE1/IDE2
9) SATA0_SB/SATA1_SB/SATA2_SB/SATA3_SB
10) SATA0_SII/SATA1_SII/SATA2_SII/SATA3_SII
11) SATA0_PR/SATA1_PR
12) P W R _ L E D
13) C O M A
14) F _ PA N E L
15) A Z A L I A _ F P
16) C D _ I N
17) F_USB1 / F_USB2
18) F1_1394 / F2_1394
19) I R
20) C L R _ C M O S
21) C I
22) BAT
1 3
4
7
17
18
6
2
5
8
9
12
15
16
20
19
10
14
11
22
21
8
13
