- 25 -

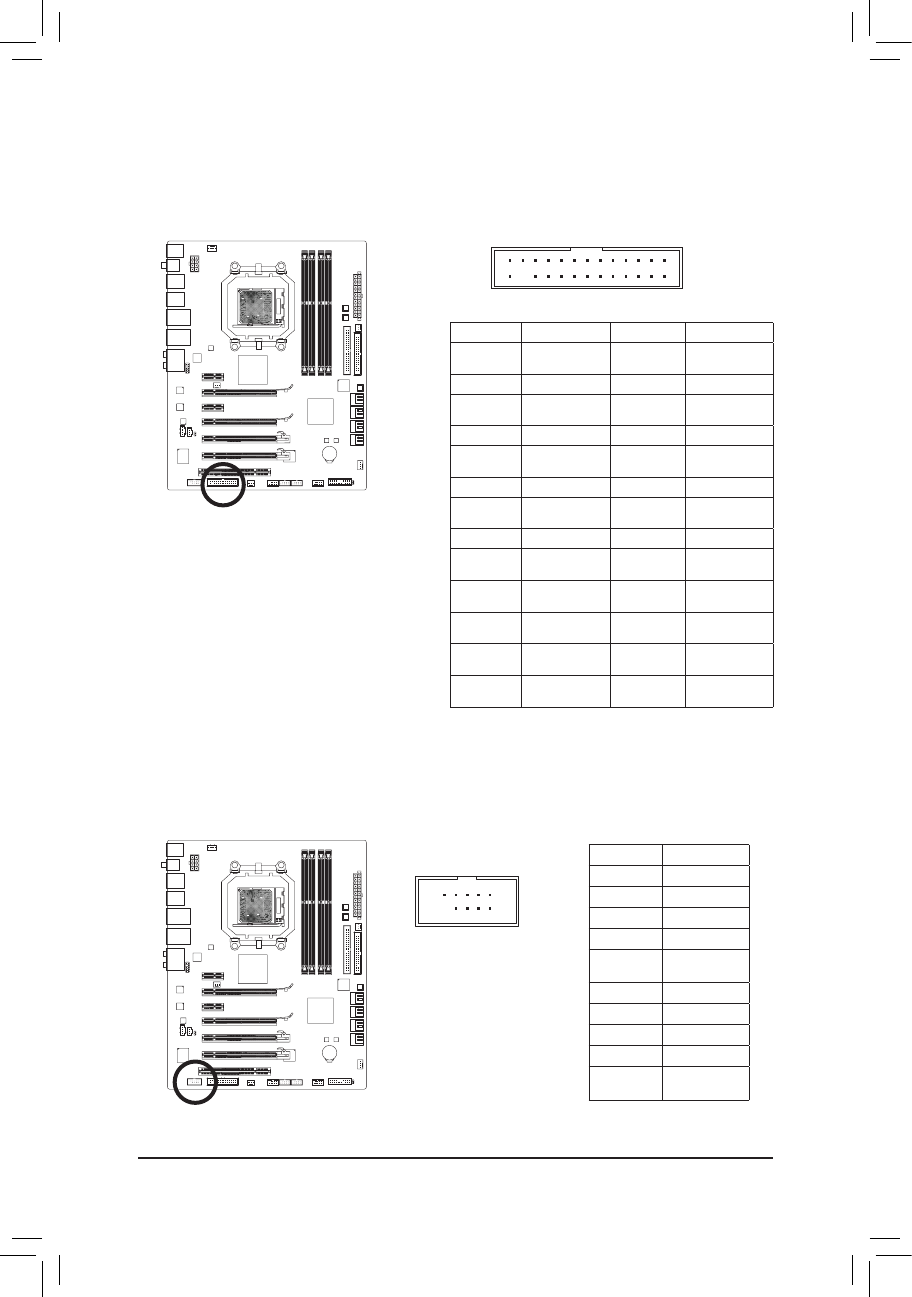

Инсталляция аппаратного обеспечения
18) LPT (Разъем параллельного порта)
Разъем параллельного LPT-порта компьютера может быть выведен на заднюю панель
компьютера с помощью специального кабеля. По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
19) COM (Разъем последовательного порта)
Разъем COM на системной плате предназначен для подключения последовательного порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
10
9
2
1
№ контакта Пояснения
№ контакта Пояснения
1
STB-
14
GND (контакт
Земля)
2
AFD-
15
PD6
3
PD0
16
GND (контакт
Земля)
4
ERR-
17
PD7
5
PD1
18
GND (контакт
Земля)
6
INIT-
19
ACK-
7
PD2
20
GND (контакт
Земля)
8
SLIN-
21
BUSY
9
PD3
22
GND (контакт
Земля)
10
GND (контакт
Земля)
23
PE
11
PD4
24
Контакт
отсутствует
12
GND (контакт
Земля)
25
SLCT
13
PD5
26
GND (контакт
Земля)
№ контакта Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (контакт
Земля)
6
NDSR-
7
NRTS-
8
NRTS-
9
NRI-
10
Контакт
отсутствует
DEBUG
PORT
G.QBOFM
26
25
2
1
