Инсталляция аппаратного обеспечения
ATX_12V:
ATX:
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
DEBUG
PORT
G.QBOFM
ATX_12V
5
8
1
4
DEBUG
PORT
G.QBOFM
13
1
24
12
ATX

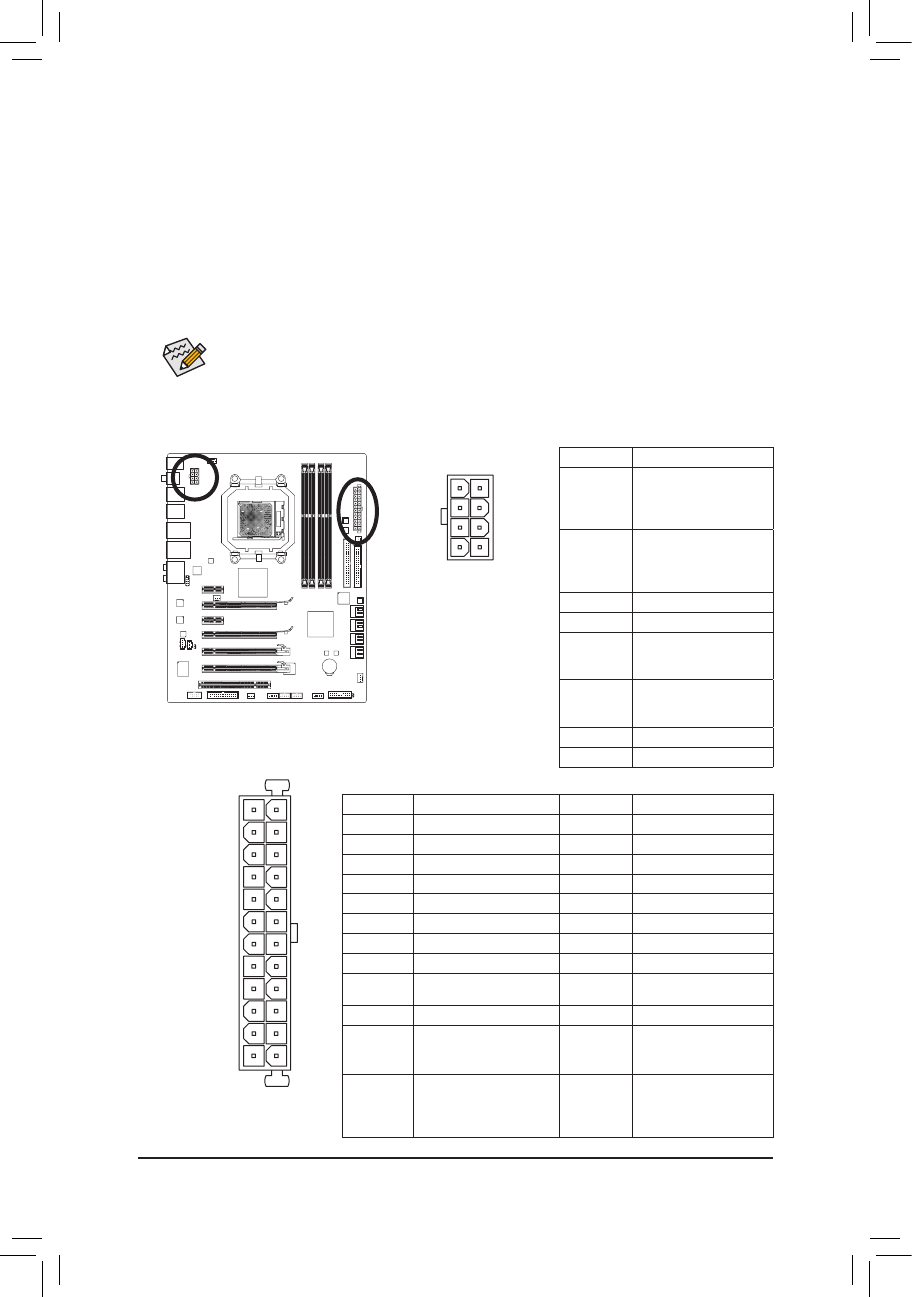

1/2) ATX_12V/ATX (8-контактный разъем питания ATX 12В и 24-контактный основной
ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
№ контакта Пояснения
1
GND (контакт
Земля) (только для
8-контактных разъемов
ATX 12В)
2
GND (контакт
Земля) (только для
8-контактных разъемов
ATX 12В)
3
GND (контакт Земля)
4
GND (контакт Земля)
5
+12В (только для
8-контактных разъемов
ATX 12В)
6
+12В (только для
8-контактных разъемов
ATX 12В)
7
+12В
8
+12В
№ контакта Пояснения
№ контакта Пояснения
1
3,3В
13
3,3В
2
3,3В
14
-12В
3
GND (контакт Земля)
15
GND (контакт Земля)
4
+5В
16
PS_ON (soft On/Off)
5
GND (контакт Земля)
17
GND (контакт Земля)
6
+5В
18
GND (контакт Земля)
7
GND (контакт Земля)
19
GND (контакт Земля)
8
Power Good
20
-5В
9
5VSB (сигнал stand by
+5В)
21
+5В
10
+12В
22
+5В
11
+12В (только для
12-контактных ATX-
разъемов)
23
+5В (только для
24-контактных ATX-
разъемов)
12
3,3В (только для
24-контактных ATX-
разъемов)
24
GND (контакт
Земля) (только для
24-контактных ATX-
разъемов)
