Инсталляция аппаратного обеспечения
- 14 -

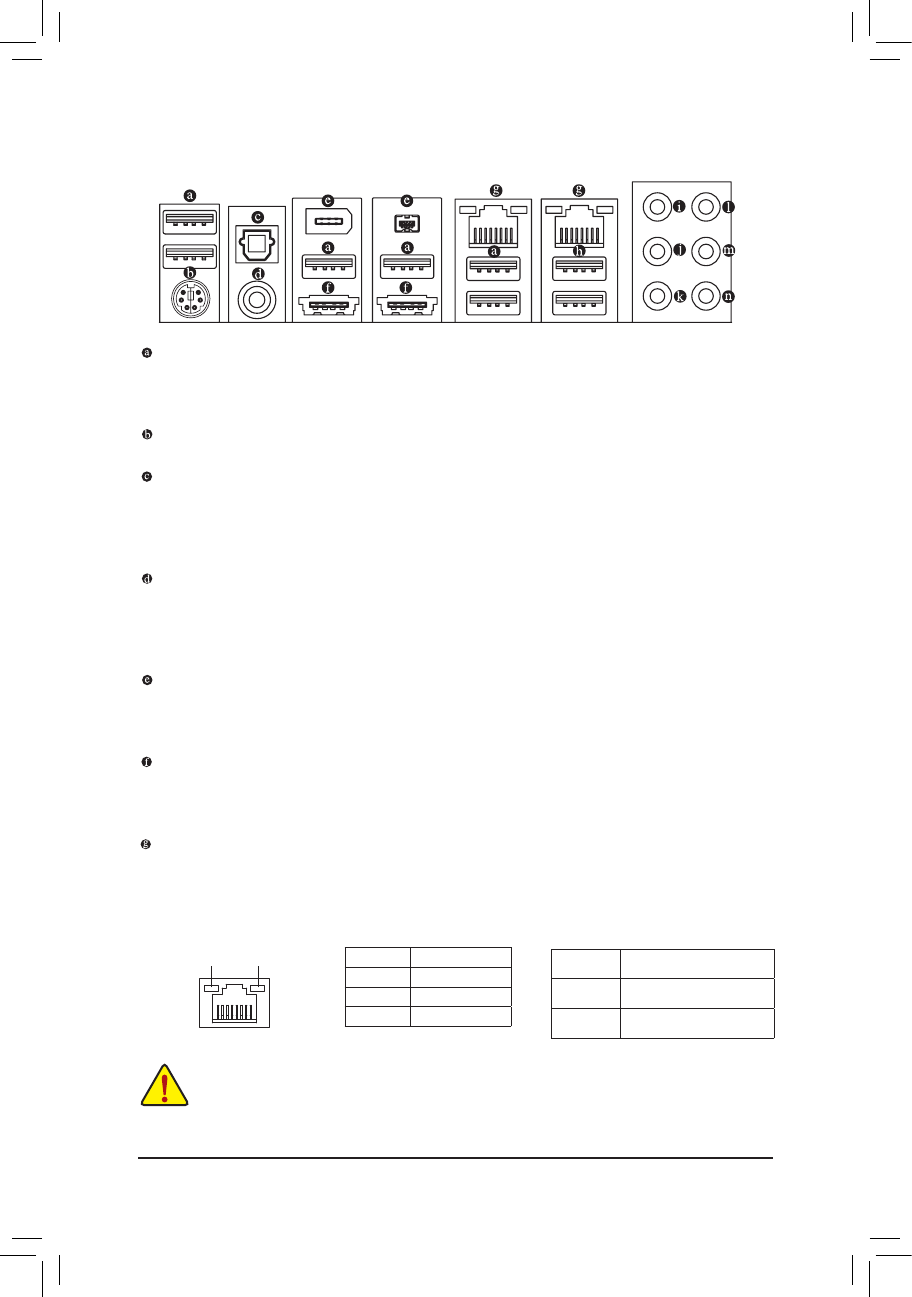

1-7 Интерфейсные разъемы на задней панели
Порт USB 2.0/1.1
USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
PS/2 порт клавиатуры или мыши
Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Оптический "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами интерфейса.
Коаксиальный "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный коаксиальный кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами интерфейса.
Порт IEEE 1394a
Разъем с поддержкой спецификации IEEE 1394a, высокоскоростной, широкополосный с
возможностью "горячего" подключения. Используйте этот порт для подключения IEEE 1394a
устройств.
Комбинированный порт eSATA/USB
Этот порт соответствует спецификации SATA (пропускная способность до 3 Гбит/с) и USB 2.0/1.1,
и предназначен для подключения внешних SATA-накопителей, а также клавиатуры, мыши,
принтера, USB флэш-накопителей и других периферийных устройств с USB-интерфейсом.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Отключая аудиоустройство, сначала отсоедините сигнальный кабель от устройства, а
•
затем - от соответствующего разъема на системной плате.
Вынимая кабель из разъема на системной плате, аккуратно потяните его на себя, не
•
раскачивая из стороны в сторону, поскольку это может привести к замыканию контактов и
повреждению платы.
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора Скорость
Мигает
Осуществляется прием и
передача данных
Выключен
Прием и передача данных
отсутствуют
