Инсталляция аппаратного обеспечения
- 24 -
DEBUG
PORT
G.QBOFM
10
9
2
1
DEBUG
PORT
G.QBOFM
10
9
2
1

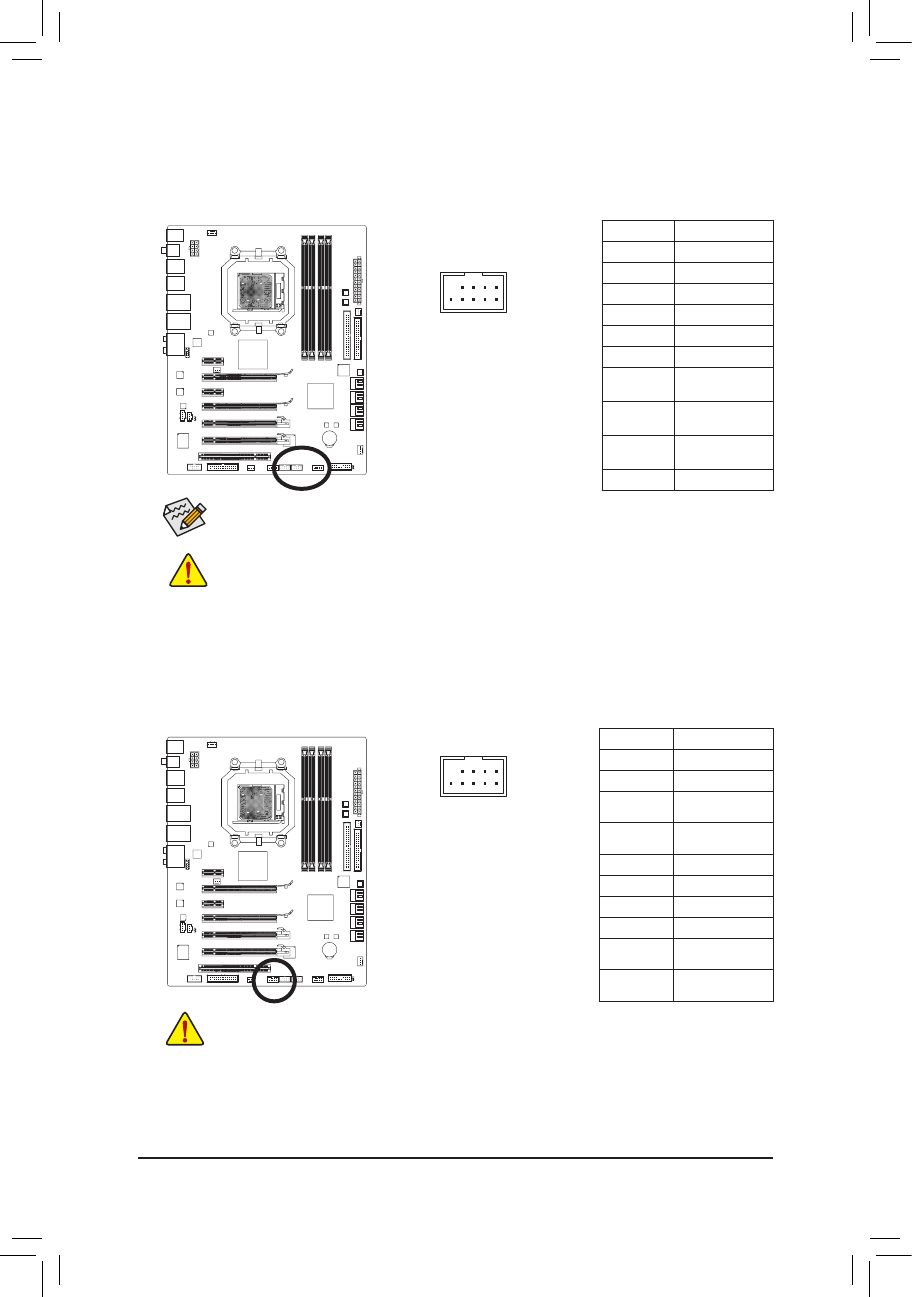

16) F_USB1/F_USB2/F_USB3 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
17) F_1394 (Разъем IEEE 1394a-интерфейса)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на
•
системной плате.
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
Для того чтобы осуществить соединение IEEE 1394-устройства с ПК, сначала
•
подключите интерфейсный кабель к компьютеру, а затем к устройству. Заранее
позаботьтесь о надежности соединения.
Не подключайте к USB-разъемам на системной плате 10-контактные разъемы портов
•
IEEE 1394 на выносных планках.
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
Когда компьютер переходит в состояние S4/S5 (режим сна/программное отключение),
USB-порты подключенные к разъему F_USB1 способны обеспечить подзарядку
мобильных устройств (фирменная функция GIGABYTE ON/OFF Charge).
№ контакта Пояснения
1
Питание (5В)
2
Питание (5В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND
(контакт Земля)
8
GND
(контакт Земля)
9
Контакт
отсутствует
10
NC
№ контакта Пояснения
1
TPA+
2
TPA-
3
GND
(контакт Земля)
4
GND
(контакт Земля)
5
TPB+
6
TPB-
7
Питание (12В)
8
Питание (12В)
9
Контакт
отсутствует
10
GND
(контакт Земля)
