Инсталляция аппаратного обеспечения
- 18 -

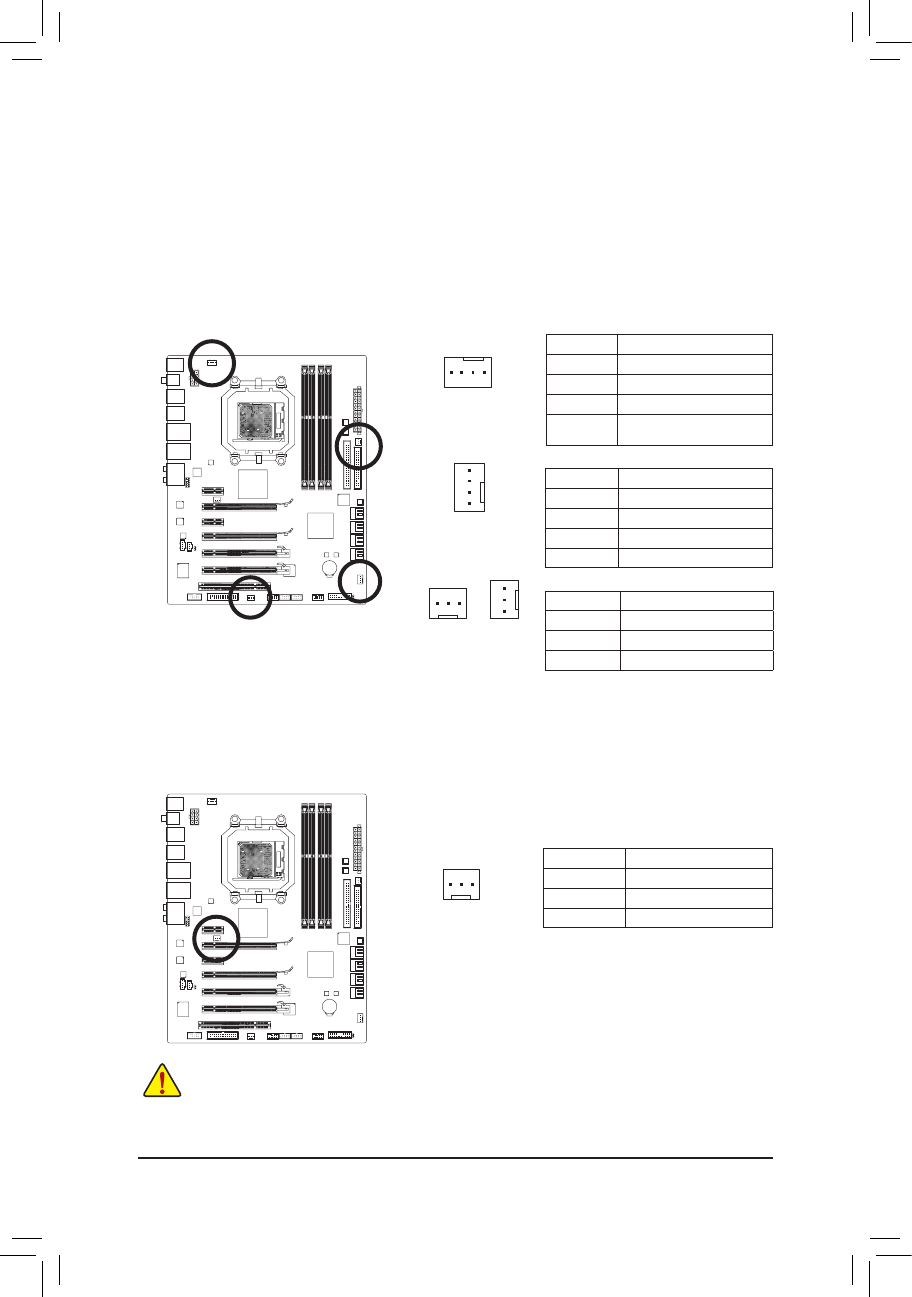

3/4/5) Разъемы CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Для подключения
вентиляторов)
На системной плате установлены 4-контактные разъемы (CPU_FAN) и (SYS_FAN1) для
подключения вентилятора системы охлаждения ЦП и системного вентилятора, а также
3-контактные разъемы (SYS_FAN2) и (PWR_FAN) для подключения системного вентилятора и
вентилятора блока питания. Подключая вентиляторы к этим разъемам, соблюдайте полярность
(черный провод кабеля соответствует контакту "Земля"). Системная плата поддерживает
возможность регулировки скорости вращения вентилятора ЦП. Для обеспечения необходимого
теплорассеивания рекомендуется задействовать системный вентилятор, который выводит
нагретые воздушные массы за пределы корпуса ПК.
6) NB_FAN (Разъем вентилятора микросхемы Северный Мост)
Подсоедините вентилятор охлаждения микросхемы Северный мост к разъему NB_FAN.
Подключив кабель убедитесь, что это сделано должным образом. С целью соблюдения
полярности для подключения большинства вентиляторов применяются разноцветные провода.
Красный провод должен быть подключен к контакту +12В, черный - к контакту Земля.
1
1
CPU_FAN
SYS_FAN1
SYS_FAN2
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
1
1
1
PWR_FAN
№ контакта Пояснения
1
GND (контакт Земля)
2
+12В
3
NC
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
•
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может вывести
эти компоненты из строя или система будет работать не стабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
•
перемычки для замыкания контактных групп FAN-разъемов.
CPU_FAN:
SYS_FAN1:
SYS_FAN2/PWR_FAN:
№ контакта Пояснения
1
GND (контакт Земля)
2
+12В / Контроль скорости
3
Контакт датчика
4
Контроль скорости
вращения
№ контакта Пояснения
1
GND (контакт Земля)
2
+12В / Контроль скорости
3
Контакт датчика
4
Зарезервирован
№ контакта Пояснения
1
GND (контакт Земля)
2
+12В
3
Контакт датчика
