Инсталляция аппаратного обеспечения
- 20 -

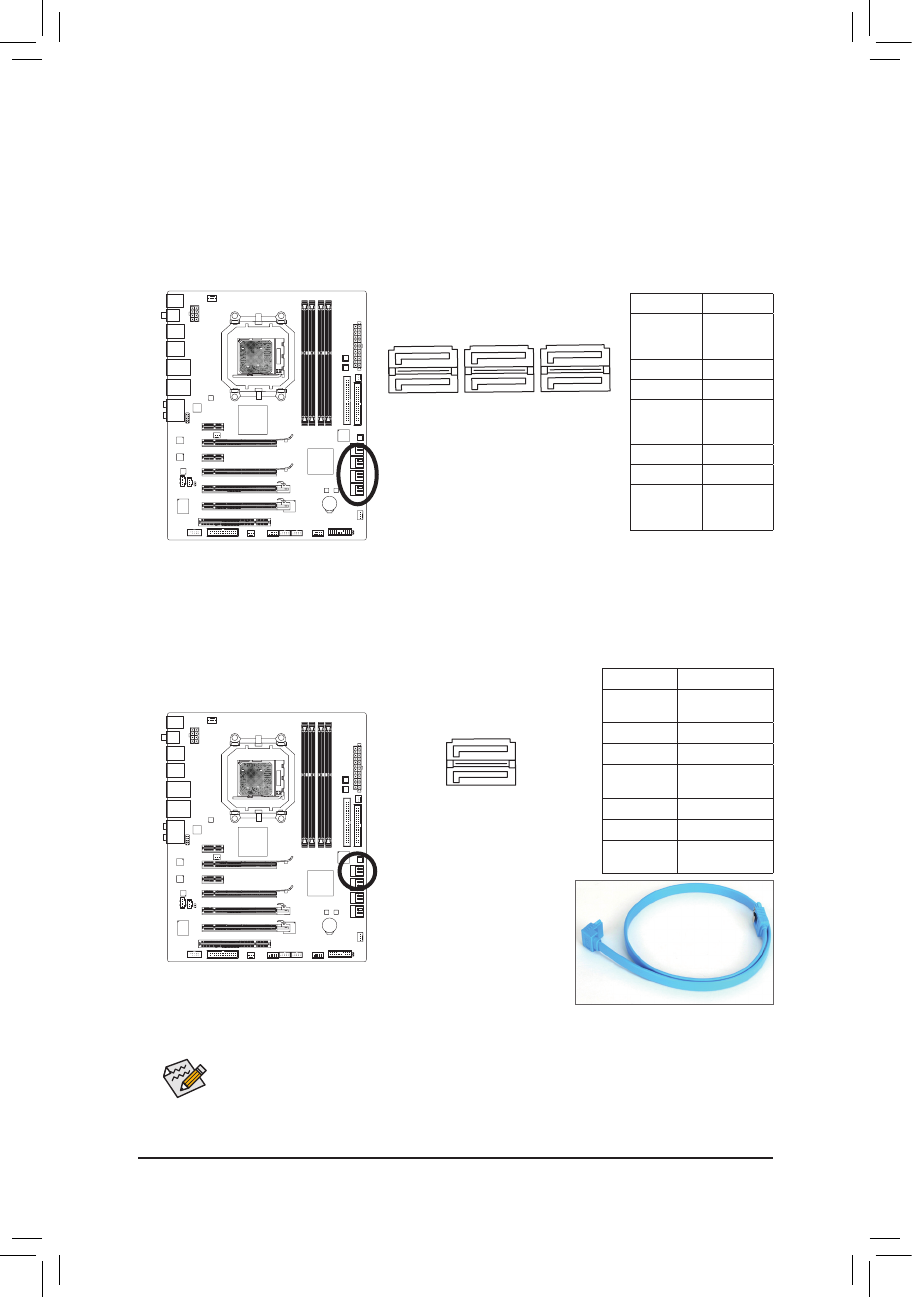

9) Разъемы SATA3_0/1/2/3/4/5 (Пропускная способность SATA-интерфейса 6 Гбит/с,
чипсет AMD SB850)
Разъем SATA соответствует спецификации SATA и совместим со стандартами SATA и SATA
(пропускная способность 6 Гбит/с, 3 Гбит/с и 1,5Гбит/с соответственно). Каждый SATA-разъем
на плате обеспечивает подключение одного SATA-устройства. Контроллер чипсета AMD SB850
предоставляет возможность организовать для дисковой подсистемы RAID-массив уровня 0, 1, 5,
10 и JBOD. Дополнительная информация о конфигурировании RAID-массива размещена в Главе
5, "Конфигурирование SATA жестких дисков".
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
•
системе установлены более двух дисков, общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при
•
этом общее количество жестких дисков должно быть нечетным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
•
общее их количество жестких дисков установленных в системе должно быть четным.
10) GSATA2_6/7 (Пропускная способность SATA-интерфейса 3 Гбит/с, контроллер
GIGABYTE SATA2)
Разъем SATA совместим со стандартами SATA II и SATA (пропускная способность 3 Гбит/с и
1,5 Гбит/с соответственно). Каждый SATA-разъем на плате обеспечивает подключение одного
SATA-устройства. Контроллер GIGABYTE SATA2 предоставляет возможность организовать для
дисковой подсистемы массив уровня RAID 0, RAID 1 и JBOD. Дополнительная информация о
конфигурировании RAID-массива размещена в Главе 5,
"Конфигурирование SATA жестких дисков".
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
1
1
7
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA3_5
SATA3_3
SATA3_1
SATA3_4
SATA3_2
SATA3_0
7
1
7
1
DEBUG
PORT
G.QBOFM
GSATA2_7
GSATA2_6
№ контакта Пояснения
1
GND
(контакт
Земля)
2
TXP
3
TXN
4
GND
(контакт
Земля)
5
RXN
6
RXP
7
GND
(контакт
Земля)
№ контакта Пояснения
1
GND
(контакт Земля)
2
TXP
3
TXN
4
GND
(контакт Земля)
5
RXN
6
RXP
7
GND
(контакт Земля)
