Инсталляция аппаратного обеспечения
- 24 -

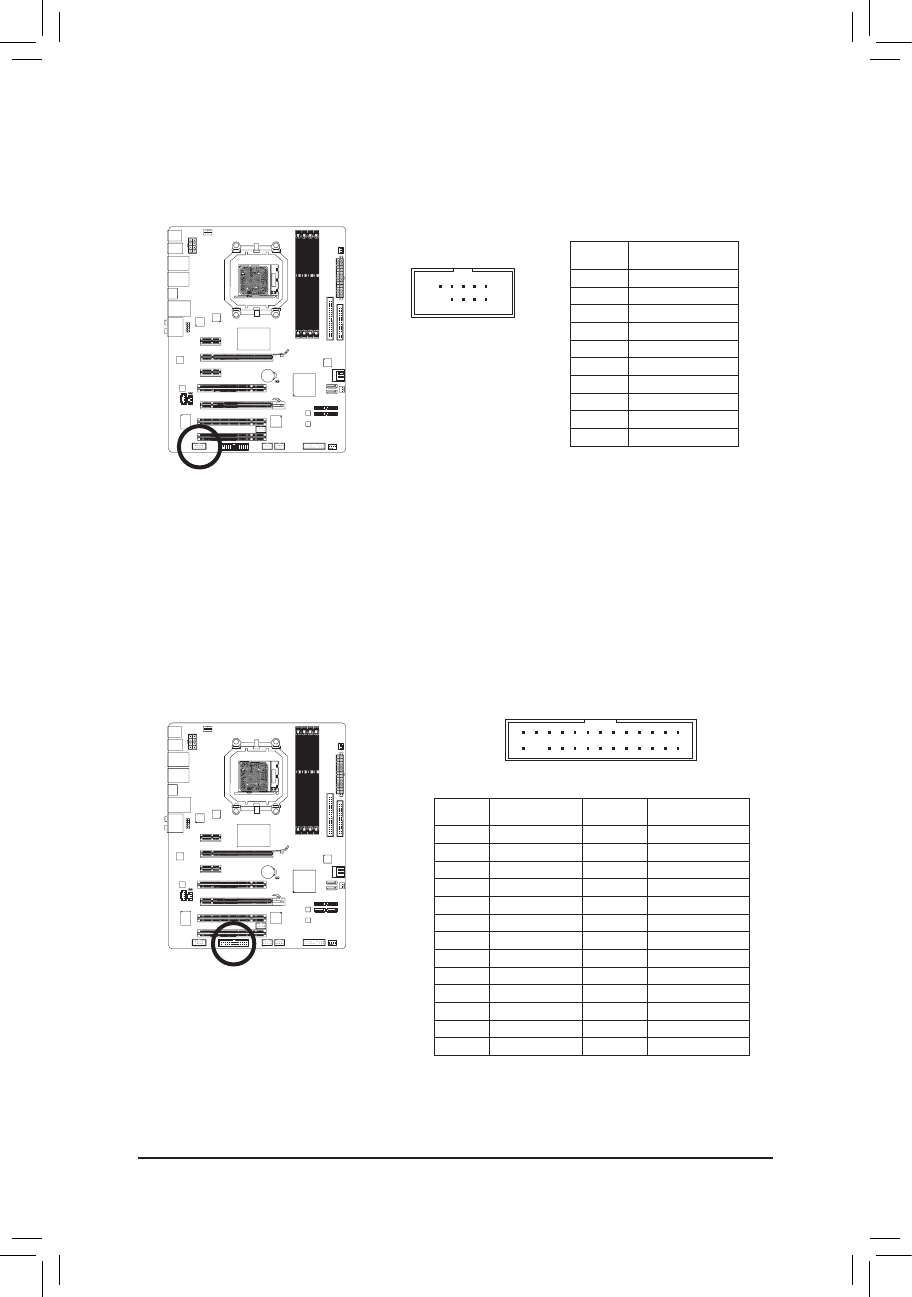

18) COMA (Разъем последовательного порта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок обратитесь к
локальному дилеру.
DEBUG
PORT
G.QBOFM
26
25
2
1
10
9
2
1
Нумерация
контактов
Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (Заземление)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Контакт отсутствует
19) LPT (Разъем параллельного LPT-порта)
Разъем LPT на системной плате предназначен для подключения Параллельного LPT-порта (факультативная
поставка на выносной планке). По вопросам приобретения выносных планок обратитесь к локальному дилеру.
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1
STB-
14
GND (Заземление)
2
AFD-
15
PD6
3
PD0
16
GND (Заземление)
4
ERR-
17
PD7
5
PD1
18
GND (Заземление)
6
INIT-
19
ACK-
7
PD2
20
GND (Заземление)
8
SLIN-
21
BUSY
9
PD3
22
GND (Заземление)
10
GND (Заземление)
23
PE
11
PD4
24
Контакт отсутствует
12
GND (Заземление)
25
SLCT
13
PD5
26
GND (Заземление)
