Инсталляция аппаратного обеспечения
- 20 -

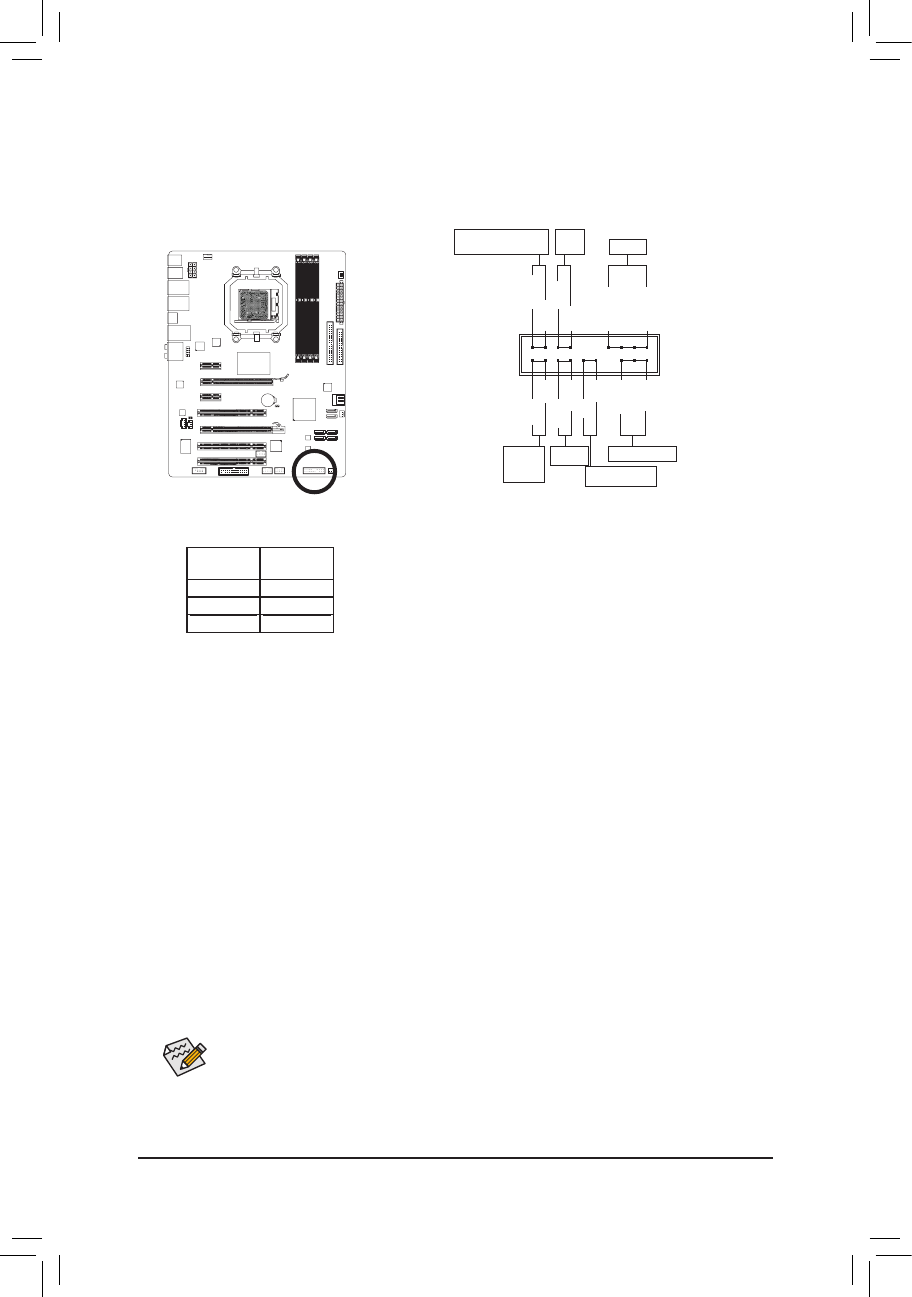

11) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL кнопки Power switch (Питание) , Reset (Перезагрузка), датчик
вскрытия корпуса Chassis intrusion, а также индикатор статуса шасси системного блока и Speaker (Динамик),
соблюдая полярность согласно инструкции (см. рис.)
•
PW
(Кнопка Power, красный):
Подключите кабель системной кнопки Power к соответствующим контактам на фронтальной панели. При
желании эту кнопку можно сконфигурировать на выключение ПК определенным образом (за дополнительной
информацией обратитесь к Главе 2, разделы BIOS Setup и Power management Setup)
•
SPEAK
(Динамик, оранжевый):
Подключите кабель динамика ПК к соответствующим контактам на фронтальной панели. Во время
старта системы динамик оповещает пользователя об этапах загрузки с помощью специальных звуковых
сигналов. Один короткий сигнал означает успешную загрузку ПК. Если на этапе прохождения процедуры
POST возникают проблемы, пользователь услышит характерные сигналы различной продолжительности.
Дополнительная информация о сигналах динамика размещена в Главе 5 "Устранение неисправностей" .
•
HD
(Индикатор активности жесткого диска, синий)
Подключите кабель индикатора активности жесткого диска к соответствующим контактам на фронтальной
панели. Свечение индикатора соответствует передачи данных (операция чтения/записи).
•
RES
(Кнопка Reset, зеленый):
Подключите кабель системной кнопки Reset к соответствующим контактам на фронтальной панели. Нажатие
кнопки Reset на передней панели корпуса ПК приводит к перезагрузке компьютера.
•
CI
(Разъем датчика вскрытия корпуса, серый):
Подключите кабель датчика вскрытия корпуса к соответствующим контактам на фронтальной панели.
Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.
•
MSG/PWR
(Индикаторы Message/Power/Sleep LED, желтый/фиолетовый):
Подключите индикатор статуса системы к разъему фронтальной панели.
После включения системы светодиодный индикатор начнет светиться.
Когда система находится в режиме S1, индикатор мигает. Светодиодный
индикатор полностью отключается в те моменты, когда система
переходит в режимы S3/S4 или полностью выключена (режим S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от друга. По
умолчанию на фронтальной панели представлены разъемы контактных групп для динамика, кнопок
Power, Reset, индикатора активности жесткого диска и Power и т.д. После подключения всех кабелей
еще раз проверьте полярность перед включением ПК.
Индикатор питания
DEBUG
PORT
G.QBOFM
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW
-
SPEAK+
SPEAK-
MSG+
PW+
Индикатор cтатуса ПК/Питание/
Индикатор режима Sleep
Динамик
Кнопка
питания
HD-
RES+
HD+
RES-
Индикатор
активности
жесткого
диска
Кнопка
перезагрузки ПК
Датчик вскрытия
корпуса
Статус
системы
Состояние
индикатора
S0
Активен
S1
Мигает
S3/S4/S5
Отключен
