Инсталляция аппаратного обеспечения

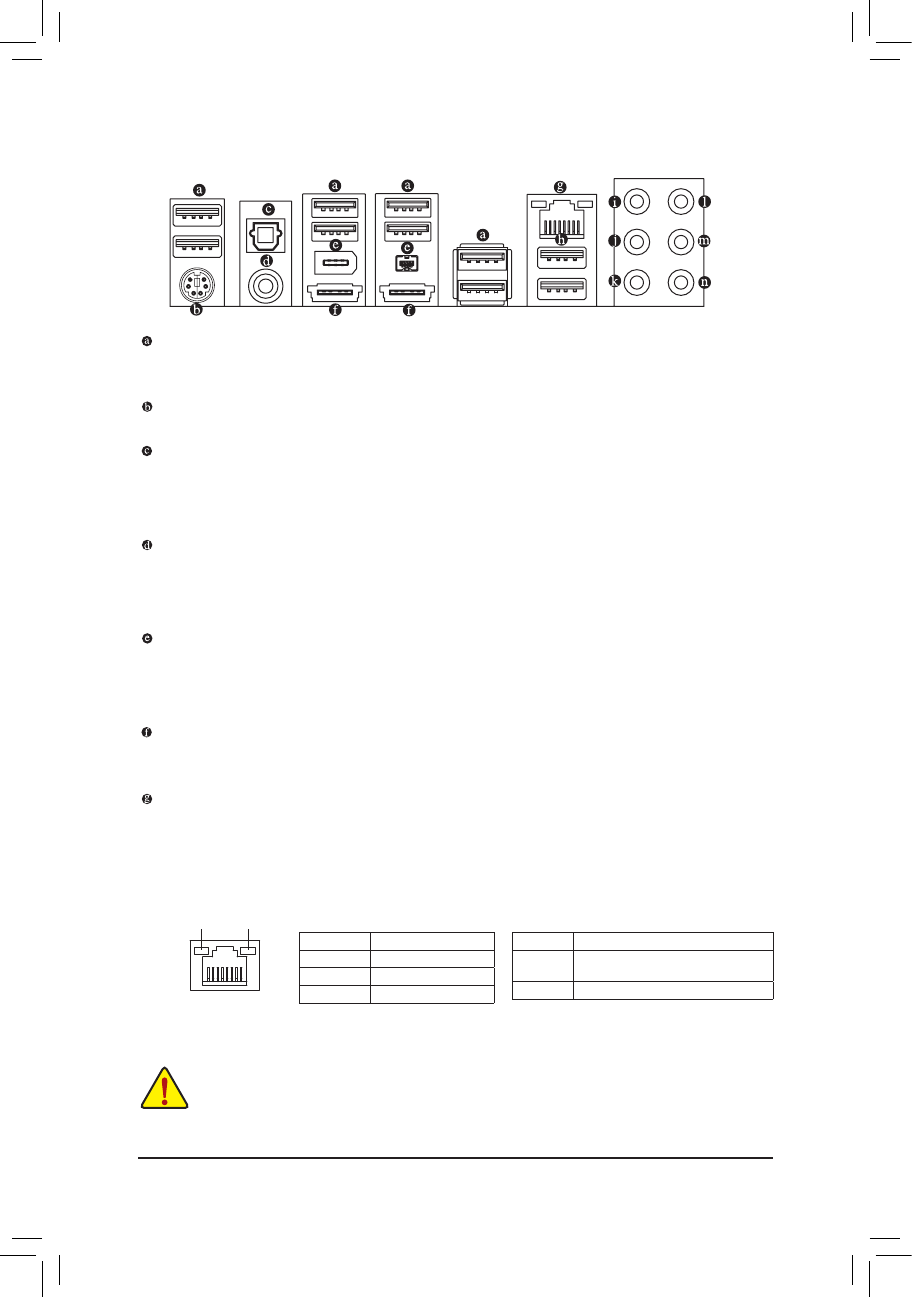

1-6 Интерфейсные разъемы на задней панели
Порт USB 2.0/1.1
USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения клавиатуры,
мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.
PS/2 порт клавиатуры или мыши
Этот порт предназначен для подключения мыши и клавиатуры с интерфейсом PS/2.
Оптический "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Коаксиальный "Выход" цифрового S/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный коаксиальный кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Порт IEEE 1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a, предоставляет возможность
подключать к ПУ высокоскоростные устройства в режиме hot plug (подключение/отключение
устройства к системе без необходимости отключения ПК) и предназначен для подключения
периферийных устройств с интерфейсом IEEE 1394.
Порт eSATA 3 Гбит/с
Этот порт соответствует спецификации SATA II (3 Гбит/с) и совместим со стандартом SATA (1,5
Гбит/с). Используйте этот порт для подключения внешних SATA устройств.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
•
При отключении кабеля от разъема на задней панели сначала отключите кабель от
внешнего устройства и лишь затем отключите ее от системной платы.
•
Извлекайте кабель в направлении перпендикулярном разъему, не раскачивая и не изгибая.
Это поможет избежать неисправностей, вызванных электромеханическими повреждениями.
Индикатор
активности
LAN-порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-интерфейса
Индикатор активности LAN-порта
Состояние Пояснения
Мигает
Осуществляется прием и передача
данных
Выключен Прием и передача данных отсутствуют
Индикатор LAN-соединения/Скорость
Состояние
Скорость*
Оранжевый
1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
